Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk

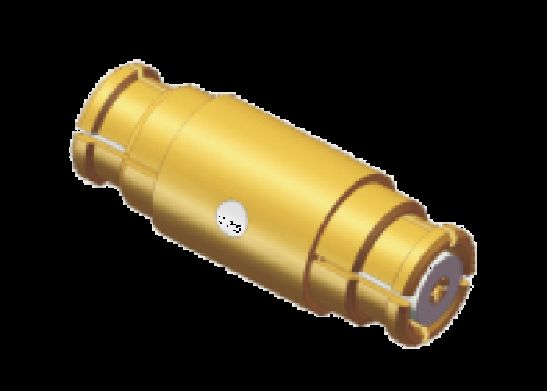

| Nama Produk: | Konektor adaptor koaksial RF jantan SMP flensa 2 lubang | Model: | SMP-KK13 |
|---|---|---|---|
| Rentang Frekuensi: | 0,3MHz-18GHz | Perumahan: | Paduan Tembaga, Pelapisan Emas |
| Kontak: | Paduan Tembaga, Palting Emas | Isolator: | PTFE |
| Gaya Gunung: | Teman Buta | Resistensi Isolasi: | >5000MΩ |
| DWV: | 500V | Dekatnya: | 50Ω |
| Panjang: | 10,7 mm | Suhu: | -55℃～+125℃ |
| dalam stok: | >800 buah | ||
| Menyoroti: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
Deskripsi produk:
Konektor SMP adalah konektor adaptor koaksial RF subminiatur yang dirancang untuk aplikasi frekuensi tinggi hingga 40Ghz.membuatnya ideal untuk digunakan dalam berbagai perangkat elektronik, sistem, komunikasi, stacom, radar dan sebagainya untuk koneksi antara papan.Plug pria memiliki tiga struktur: detent penuh, detent terbatas (juga disebut semi detent, setengah detent) dan bor halus (termasuk sarung tangan penangkap).
Sesuai dengan aplikasi yang berbeda, pengguna dapat memilih colokan laki-laki dengan struktur yang berbeda.Penangguhan penuhmemiliki kekuatan retensi koneksi maksimum, ketahanan getaran terbaik & kinerja dampak.
Ketika pengguna membutuhkan banyak kali penempatan, mereka dapat menggunakan detent terbatas (juga disebut semi detent, setengah detent).he kekuatan retensi adalah dasar menengahpada struktur bor halus. Hal ini banyak digunakan untuk perakitan PCB dan koneksi kawin buta.
Ketika pengguna membutuhkan lebih banyak atau harus merakit banyak papan SMP untuk papan RF koaksial adaptor konektor, mereka dapat memilih struktur bor halus.memiliki kekuatan keterlibatan yang sama dan kekuatan melepaskan dan memungkinkan misalignment aksial & radial.
|
Karakteristik Listrik
|
||
|
Impedansi
|
50Ω
|
|
|
Jangkauan Frekuensi
|
DC ~ 40GHz
|
|
|
Tegangan nominal
|
170VRMS
|
|
|
Dielektrik Tegangan-resistensi
|
500VRMS
|
|
|
Resistensi Isolasi
|
≥ 5000MΩ
|
|
|
|
Konduktor luar
|
Normal≤2,5mΩ
|
|
Konduktor pusat
|
Normal≤6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40GHz | |
| Tepat | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Sudut kanan | ≤ 1.3 | |||
| Adaptor | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| lainnya | ≤ 1.3 |
Demensi garis besar dari SMP Jack ke Jack:SMP-KK13 Sampai 18GHz
lainnyaSMP Wanita ke WanitaModel serupa: SMP-KK25 Hingga 40GHz
Lebih banyak produk, silakan hubungi kami bebas untuk Flange mount SMPRF coaxial adaptor konektorCatalogue sales3@xa-elite.com.cn
Aplikasi:
Xi'an Elite Electronic adalah produsen terkemuka dari RF Connectors & Adapters, Microwave / Waveguide komponen & Kabel Majelis, melayani di aerospace, penerbangan, navigasi, satelit, radar,komunikasiladang selama lebih dari 23 tahun.
Pengaturan:
Layanan kustomisasi produk untuk panjang yang berbeda SMP lurusRF coaxial adaptor konektortersedia:
Nama merek: ELT
MOQ: 200 pcs
Harga: Bergantung pada jumlah
Silakan kirimkan gambar atau rincian dan kami akan membiarkan insinyur kami untuk mengatur evaluasi atau kami merekomendasikan model alternatif atau menyediakan solusi kami kepada Anda.
Kami juga dapat menyediakan kustomisasi untuk konektor sepertiSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA,, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Konektor Micro D,beban RF,Antenna, Filter, Power Divider, Kopling.
Kemasan dan Pengiriman:
Kemasan untuk SMP StraightRF coaxial adaptor konektor:
1 buah/ kantong plastik kecil
10 buah/ kantong plastik besar
100 Piece/ kotak karton
SMP lurusRF coaxial adaptor konektordatang dengan aman dikemas dalam kotak karton kecil untuk memastikan perlindungan selama pengiriman. Kotak ini diberi label dengan nama produk dan spesifikasi untuk mudah diidentifikasi.
Untuk pengiriman, SMP StraightRF coaxial adaptor konektorKami akan menyediakan nomor pelacakan setelah pengiriman.
