Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | BMA Female Brass Flange Mount,Female Brass Flange Mount |
||

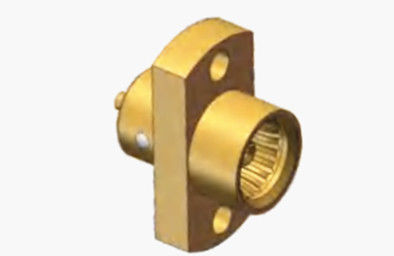

BMA Female Brass Flange Mount dengan Konektor Koaksial RF Microstrip
Konektor seri BMA, yang dirancang sesuai dengan standar IEC1169-33, menggabungkan struktur lembaran pegas inovatif.Desain ini menjamin kontak yang dapat diandalkan dan sifat mekanik dan listrik yang sangat baikDengan kemampuan mereka untuk mengapung baik aksial dan radial, konektor ini menempati ruang minimal sambil mempertahankan konstruksi ringan,membuat mereka cocok untuk aplikasi blind mate di sasis dan lemariMereka sering digunakan dalam koneksi modular selama perakitan sasis dan lemari.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 4GHz | |
| Tegangan nominal | 500 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1500 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian produk:
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.58N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -45 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP67 |
Fitur:
Sifat mekanik
1. metode koneksi: jenis pengelasan umum, jenis snap dan sebagainya. sambungan las yang kuat dan dapat diandalkan, cocok untuk penggunaan jangka panjang; jenis snap nyaman untuk memasukkan dan menghapus cepat,cocok untuk adegan yang membutuhkan koneksi dan pemutusan yang sering.
2Kekuatan pegangan: kekuatan pegangan pin tengah lebih baik, untuk memastikan bahwa konektor tidak akan mudah longgar atau tergelincir dalam proses penggunaan, misalnya,ada kekuatan pegangan pin pusat konektor BMA yang lebih besar dari 20N.
3. Daya tahan: umur mekanik yang lebih lama, umumnya dapat menahan setidaknya 500 kali jumlah plugging dan unplugging, beberapa produk berkualitas tinggi lebih tahan lama.
4Ukuran kompak: Konektor BMA adalah konektor push-in miniatur, ukuran kompak, cocok untuk peralatan dengan ruang terbatas.
Kemampuan beradaptasi dengan lingkungan
5Rentang suhu: mampu bekerja dalam rentang suhu yang luas, biasanya -55 °C sampai +125 °C, atau rentang suhu yang lebih luas, dapat beradaptasi dengan berbagai kondisi lingkungan yang keras.
6Ketahanan getaran dan kejut: getaran yang baik dan ketahanan kejut, masih dapat mempertahankan kinerja koneksi yang stabil di bawah getaran yang parah dan kondisi suhu ekstrem,cocok untuk bidang kedirgantaraan, militer dan bidang lainnya.
Aplikasi:
1Bidang aerospace: Dalam peralatan aerospace seperti pesawat terbang dan satelit, digunakan untuk menghubungkan berbagai peralatan elektronik dan kabel untuk mewujudkan transmisi data dan komunikasi.Bisa bekerja dalam kondisi lingkungan yang keras, seperti suhu tinggi, suhu rendah, radiasi yang kuat, dll, dan memiliki keuntungan berat ringan, volume kecil, keandalan tinggi,yang membantu mengurangi berat dan volume kendaraan aerospace dan meningkatkan kinerja dan efisiensi mereka.
2Instrumen pengujian dan pengukuran: Umumnya digunakan untuk menghubungkan instrumen pengujian dan peralatan yang sedang diuji, seperti analis jaringan vektor, analis spektrum, generator sinyal dan sebagainya.Dalam peralatan pengujian dan pengukuran ini, BMA konektor pita mikro wanita dapat memberikan koneksi sinyal yang tepat untuk memastikan akurasi dan keandalan hasil pengujian.
3Bidang lain: Ini juga memiliki berbagai aplikasi dalam beberapa perangkat elektronik miniatur dan komponen microwave.Filter dan perangkat microwave lainnya, mereka digunakan untuk menghubungkan modul sirkuit yang berbeda untuk mewujudkan pemrosesan dan transmisi sinyal gelombang mikro.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
