Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pelapisan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan Kontak: | Kuningan, BeCu | Bahan: | Bas |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Konektor RF 4 lubang Flange,Konektor RF tahan air wanita TNC |
||

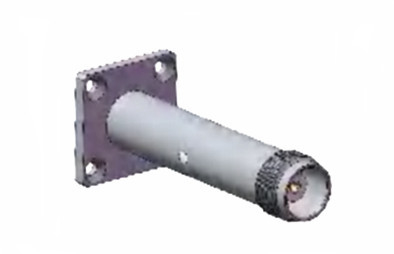

Transmisi sinyal yang sangat baik TNC Wanita Waterproof 4 -hole Flanges PCB Mount RF Connector
Produk seri TNC adalah versi berujung dari konektor BNC. Konektor TNC RF memiliki benang sekrup untuk kawin. Konektor ini adalah miniatur, berujung,dan unit tahan air dengan impedansi konstan 50 Ohm yang beroperasi dari DC hingga 11GHzAda dua jenis konektor TNC: polaritas standar dan terbalik. Konektor berbiaya rendah ini biasanya menggunakan komponen die-casting dan cetakan.Meskipun kinerja mereka mungkin tidak sama dengan produk industri, konektor ini sangat ideal untuk berbagai aplikasi komersial. Mereka banyak digunakan untuk koneksi antena dan memiliki banyak aplikasi di bidang avionika, komunikasi, dan pasar industri umum.Polasi terbalik dan konektor 75 Ohm TNC juga tersedia.
Spesifikasi
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
Aplikasi:
Penerbangan dan Aerospace: Konektor TNC banyak digunakan dalam sistem avionik untuk menghubungkan antena, transceiver, dan komponen RF lainnya.
Pertahanan dan Militer: Konektor ini digunakan dalam sistem komunikasi militer, sistem radar, dan peralatan pertahanan lainnya karena keandalan dan ketahanan mereka.
Sistem Komunikasi: Konektor TNC digunakan dalam sistem komunikasi radio, seperti radio dua arah, walkie-talkie, dan stasiun dasar.
Peralatan pengujian dan pengukuran: Konektor ini digunakan dalam peralatan pengujian, osiloskop, analis spektrum, dan generator sinyal untuk menghubungkan kabel dan perangkat RF.
Penelitian dan Pengembangan: Konektor TNC digunakan di laboratorium penelitian untuk menghubungkan peralatan RF dan melakukan eksperimen di bidang elektronik dan telekomunikasi.
Elektronik Konsumen: Konektor TNC dapat ditemukan di beberapa perangkat elektronik konsumen, seperti peralatan radio amatir dan set radio ham.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
