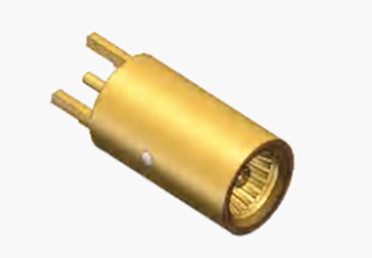

BMA Wanita Perunggu PCB Gunung RF Koaksial Konektor dengan Microstrip
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Menyoroti: | Konektor Koaksial RF Kuningan Wanita,Konektor Koaksial Mikrostrip RF,PCB Mount RF Coaxial Connector |
||
BMA Wanita Perunggu PCB Gunung RF Koaksial Konektor dengan Microstrip
Konektor seri BMA, sesuai dengan standar IEC1169-33, adalah jenis konektor mat buta yang menggabungkan desain lembaran pegas yang unik.Desain ini memastikan kontak yang dapat diandalkan dan meningkatkan kinerja mekanik dan listrikKonektor ini memberikan keunggulan kemampuan mengambang aksial dan radial, menempati ruang minimal per konektor, dan memiliki konstruksi ringan.Mereka cocok untuk aplikasi mat buta dengan sasis dan lemari, membuat mereka umum digunakan dalam koneksi modul untuk perakitan sasis dan kabinet.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 4GHz | |
| Tegangan nominal | 500 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1500 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian produk:
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.58N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -45 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP67 |
Fitur:
1. Sifat mekanik yang baik: ukuran kecil dan berat ringan, mudah digunakan dalam peralatan dengan ruang terbatas. Mengadopsi desain baru kawin buta, dapat mewujudkan plugging dan unplugging cepat dan aman,yang cocok untuk aplikasi dengan koneksi dan pemutusan yang sering, seperti infrastruktur telekomunikasi, sistem radar, dll, dan dapat secara efektif meningkatkan efisiensi penggunaan peralatan dan kenyamanan pemeliharaan.
2. Desain struktural yang wajar: secara struktural itu adalah bentuk push-in dari seri SMA, dan antarmuka antarmuka mengadopsi antarmuka udara, desain ini membantu mengurangi ukuran dan berat konektor,dengan mempertahankan kinerja listrik yang baik.
Aplikasi:
1Peralatan komunikasi: Dalam stasiun dasar komunikasi nirkabel, digunakan untuk menghubungkan modul transceiver RF, penguat daya,Filter dan komponen lainnya untuk mewujudkan transmisi sinyal frekuensi tinggi. Karena ukurannya yang kecil dan cara penyisipan buta dan koneksi geser, ini nyaman untuk pemasangan dan pemeliharaan yang cepat di peralatan base station dengan ruang terbatas,yang dapat meningkatkan keandalan dan stabilitas peralatan dan mengurangi biaya perawatan.
2. Sistem radar: diterapkan pada interkoneksi seperti RF backplane dan komponen backplane dari sistem radar array fase, dapat mewujudkan transmisi yang efisien dan distribusi sinyal radar,yang membantu meningkatkan akurasi deteksi radar dan kecepatan respons. Its good electrical and mechanical properties can ensure stable work in complex electromagnetic environment and meet the requirements of radar system for high-frequency and high-precision signal transmission.
3. aerospace: Dalam pesawat terbang, satelit dan peralatan aerospace lainnya, digunakan untuk menghubungkan berbagai peralatan elektronik dan sistem komunikasi, seperti antena komunikasi satelit,radar udara, sistem perang elektronik, dll.Karakteristik miniaturisasi dan ringan konektor BMA mendorong untuk mengurangi berat peralatan aerospace dan meningkatkan portabilitas dan mobilitas peralatanPada saat yang sama, keandalan dan ketahanan getaran yang tinggi, dan mereka mampu beradaptasi dengan kondisi lingkungan aerospace yang keras.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
