Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Bahan: | Tembaga |
| Bahan kontak: | Kuningan, BeCu | Daya tahan: | 500 Siklus |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | TNC Straight RF Coaxial Connector,Stainless Steel RF Coaxial Connector,SFF-50-3-1 RF Coaxial Connector |
||

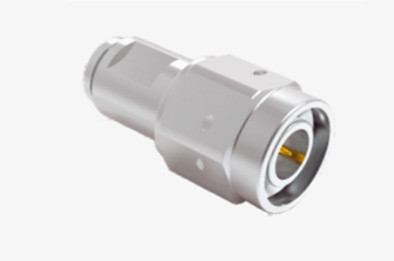

TNC Straight Male Stainless Steel RF Coaxial Connector untuk Kabel SFF-50-3-1
Produk seri TNC adalah varian berujung dari konektor BNC, menampilkan benang sekrup untuk perkawinan yang aman.unit tahan air mempertahankan impedansi 50 ohm yang konsisten dan beroperasi dalam kisaran frekuensi DC-11 GHzAda dua jenis utama konektor TNC: polaritas standar dan terbalik.Konektor hemat biaya ini sangat cocok untuk berbagai aplikasi komersialMeskipun kinerjanya mungkin tidak setara dengan produk kelas industri atau berkualitas tinggi, mereka unggul dalam aplikasi seperti koneksi antena.pertahananSelain itu, polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

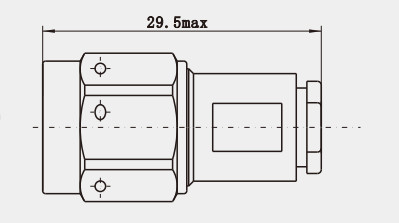

Gambar Rinci
Fitur:
1. sambungan threaded: sambungan threaded, koneksi ini membuat koneksi lebih kuat dan dapat diandalkan, dibandingkan dengan bayonet dan metode koneksi lainnya dapat lebih baik mencegah longgar secara tidak sengaja,cocok untuk kesempatan yang membutuhkan stabilitas koneksi yang tinggi, seperti dalam kondisi getaran peralatan komunikasi seluler.
2. diameter dalam khusus konduktor luar: diameter dalam konduktor luar adalah 6,5 mm (0,256 inci), dan beberapa jenis umum konektor koaksial RF lainnya, seperti tipe BNC, tipe SMA,dll. dalam ukuran perbedaan yang jelas, mudah untuk mengidentifikasi dan membedakan antara penggunaan.
Aplikasi:
1. Komunikasi nirkabel: Digunakan untuk menghubungkan stasiun pangkalan nirkabel, peralatan komunikasi satelit dan pemancar radio untuk menyediakan koneksi RF yang stabil.apakah itu adalah transmisi sinyal antara stasiun dasar atau komunikasi antara stasiun dasar dan terminal seluler, Konektor TNC dapat memastikan transmisi sinyal yang efisien dan stabil untuk memenuhi kebutuhan sejumlah besar pengguna yang berkomunikasi pada saat yang sama.
2. Komunikasi kabel: Dalam sistem komunikasi kabel seperti jaringan area lokal dan jaringan area metropolitan, konektor TNC dapat digunakan untuk menghubungkan berbagai peralatan komunikasi kabel,seperti saklar, router, dll, untuk mewujudkan transmisi data berkecepatan tinggi dan operasi jaringan yang stabil.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
