Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Menyoroti: | Male Straight RF Coaxial Connector,BMA RF Coaxial Connector,PCB Mount RF Coaxial Connector |
||

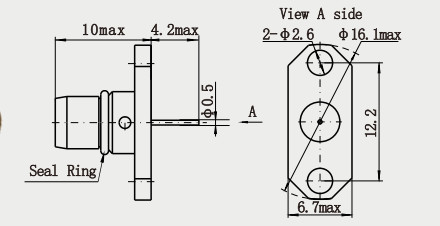

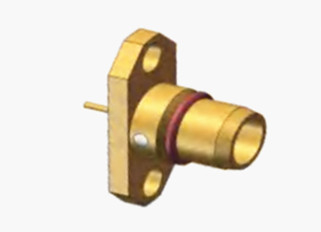

BMA Male Straight 2-hole Flange Brass RF Coaxial Connector untuk PCB Mount
Konektor seri BMA adalah konektor mat buta yang dikembangkan dan diproduksi sesuai dengan standar IEC1169-33.Ini memiliki struktur lempeng pegas baru yang memastikan kontak yang dapat diandalkan dan kinerja listrik yang superiorKonektor ini menawarkan keuntungan untuk dapat melayang baik secara aksial dan radial, dengan ruang minimal antara setiap titik koneksi dan desain ringan,membuat cocok untuk digunakan dalam aplikasi blind mate kabinet sasis. Seri BMA banyak digunakan dalam koneksi modul untuk lemari sasis. Konektor ini dapat ditukarkan dengan rekan internasional, yang memungkinkan keterlibatan dan pemisahan yang cepat,dan umumnya digunakan untuk menghubungkan kabel koaksial dalam peralatan radio dan instrumen.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 18GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1000 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -55 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1. Sifat mekanik yang baik: ukuran kecil dan berat ringan, mudah digunakan dalam peralatan dengan ruang terbatas. Mengadopsi desain baru kawin buta, dapat mewujudkan plugging dan unplugging cepat dan aman,yang cocok untuk aplikasi dengan koneksi dan pemutusan yang sering, seperti infrastruktur telekomunikasi, sistem radar, dll, dan dapat secara efektif meningkatkan efisiensi penggunaan peralatan dan kenyamanan pemeliharaan.
2. Desain struktural yang wajar: Secara struktural adalah bentuk push-in dari seri SMA, dan antarmuka antarmuka mengadopsi antarmuka udara, desain ini membantu mengurangi ukuran dan berat konektor,dengan mempertahankan kinerja listrik yang baik.
3Keandalan tinggi: dengan umur mekanik yang tinggi, umumnya hingga 500 kali atau lebih, dapat memastikan stabilitas dan keandalan dalam penggunaan jangka panjang dari proses.
4.Rentang aplikasi yang luas: cocok untuk berbagai koneksi sirkuit gelombang mikro, terutama untuk sasis, lemari, sisipan buta dan penutupan,mendukung modularitas radar dan sistem lengkap lainnya, telah banyak digunakan di dalam dan luar negeri.
Aplikasi:
1. aerospace: di pesawat terbang, satelit dan peralatan aerospace lainnya, digunakan untuk menghubungkan berbagai peralatan elektronik dan sistem komunikasi, seperti antena komunikasi satelit,radar udara, sistem perang elektronik, dll. Miniaturisasi dan karakteristik ringan konektor BMA mendorong untuk mengurangi berat peralatan aerospace,dan meningkatkan portabilitas dan mobilitas peralatan; pada saat yang sama, keandalan tinggi dan seismikitas, untuk beradaptasi dengan kondisi lingkungan aerospace yang keras.
2Instrumen pengujian dan pengukuran: Dalam instrumen pengujian RF, seperti analis spektrum, analis jaringan, generator sinyal, dll.digunakan untuk menghubungkan transmisi sinyal RF antara peralatan yang diuji dan instrumen uji.Kinerja listrik yang tepat dan karakteristik koneksi yang stabil dapat memastikan akurasi dan keandalan hasil pengujian dan membantu meningkatkan efisiensi dan presisi pengujian dan pengukuran.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
