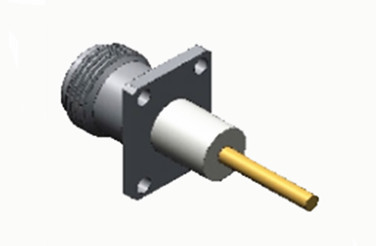

N Female Stainless Steel 4-hole Flange RF Coaxial Connector dengan Microstrip Kuningan
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD500G | Jenis kelamin: | Perempuan |
N Female Stainless Steel 4-hole Flange RF Coaxial Connector dengan Microstrip Kuningan
Konektor tipe N adalah antarmuka koaksial yang dirancang dengan presisi dan berujung pada utas yang terkenal dengan ketahanan getaran yang luar biasa, kinerja listrik yang dioptimalkan, dan kemampuan frekuensi yang diperpanjang.Sementara model standar biasanya mendukung hingga 11 GHz, konfigurasi canggih kami mencapai bandwidth operasional hingga 18 GHz. konektor serbaguna ini menjaga integritas sinyal di berbagai jenis kabel RF dan banyak digunakan dalam avionik,sistem ruang angkasa, jaringan radar, telekomunikasi microwave, transmisi data digital, dan platform instrumentasi RF.Kami mengkhususkan diri dalam merancang solusi jenis N yang disesuaikan untuk memenuhi persyaratan aplikasi khusus dan tantangan lingkungan.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

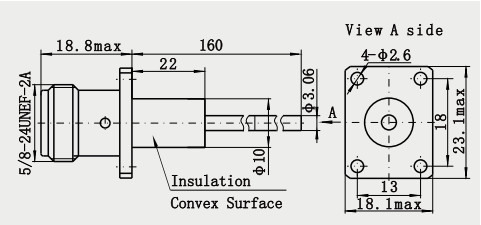

Gambar Rinci
Fitur:
1Penutup dan perlindungan: permukaan penyisipkan dilengkapi dengan cincin penutup (misalnya kelas IP67), dengan kemampuan tahan debu dan tahan air, beradaptasi dengan lingkungan luar atau lembab25.
2. ketahanan cuaca: dapat bekerja stabil di bawah kondisi ekstrim seperti suhu tinggi, suhu rendah, korosi, dll dan memiliki umur layanan yang panjang23.
3.Rentang fleksibilitas yang luas: kompatibel dengan berbagai kabel RF (seperti kabel semi kaku, kabel fleksibel), dapat dikonversi dengan konektor SMA, BNC, TNC dan lainnya melalui adaptor,cocok untuk peralatan microwave, kedirgantaraan, radar, instrumen pengujian dan bidang lainnya245.
4Pengolahan daya tinggi: cocok untuk aplikasi RF daya tinggi, seperti stasiun dasar, pemancar, komunikasi satelit, dll, dengan kapasitas daya yang lebih tinggi dari konektor kecil (seperti BNC) 36
Aplikasi:
1. Jaringan Televisi Kabel: Menghubungkan kabel koaksial 75Ω dalam transmisi batang (misalnya sistem CATV) untuk mendukung transmisi sinyal analog / digital.
2Transmitter Broadcast: RF output port untuk FM/UHF transmitter untuk menahan sinyal siaran daya tinggi.
3Produksi film dan televisi: menghubungkan mikrofon nirkabel kamera, peralatan transmisi video (seperti transmisi gelombang mikro).
4Peralatan gelombang mikro: Mengirim sinyal gelombang mikro bertenaga tinggi di oven gelombang mikro, peralatan pemanasan RF.
5. Detektor radar: RF front-end koneksi untuk mobil tabrakan menghindari radar, radar cuaca.
Akselerator partikel/Resonansi Magnetik Nuklir: Transmisi sinyal kontrol frekuensi tinggi atau energi RF dalam peralatan penelitian ilmiah.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
Kemasan & Pengiriman:
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
