N Female Flange Mounted RF Coaxial Connector dengan Microstrip

Gambar besar : N Female Flange Mounted RF Coaxial Connector dengan Microstrip Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	N-KFD496

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, L/C, Western Union
Menyediakan kemampuan:	1.000.000 Potongan Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	Konektor Koaksial RF Tipe N	Pemasangan:	Berlapis Emas/Berlapis Nikel
Impedansi:	50Ω	Rentang frekuensi:	DC~11GHz
Model:	N-KFD496	Jenis kelamin:	Perempuan

N Female Flange Mounted RF Coaxial Connector dengan Microstrip

Konektor tipe N adalah antarmuka koaksial bergaris yang dirancang dengan presisi yang terkenal dengan ketahanan getaran yang kuat, kinerja listrik yang unggul, dan kemampuan frekuensi yang diperpanjang.Sementara model standar biasanya mendukung hingga 11GHz, konfigurasi canggih kami mencapai bandwidth operasional hingga 18GHz.Konektor serbaguna ini mengakomodasi beberapa jenis kabel RF dan merupakan komponen integral dalam sistem keandalan tinggi di seluruh teknik kedirgantaraan, jaringan radar, telekomunikasi microwave, transmisi data digital, dan platform instrumentasi RF.Kami mengkhususkan diri dalam merancang solusi jenis N yang disesuaikan untuk memenuhi persyaratan aplikasi khusus dan tantangan lingkungan.

Spesifikasi

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Karakteristik Listrik
Impedansi	50Ω
Jangkauan Frekuensi	DC ~ 11GHz ((Max.18GHz)
Tegangan nominal	1000VRMS* ((Max.Level Laut)
Dielektrik Tegangan-resistensi	1500VRMS* ((Max.Level Laut)
Resistensi Isolasi	≥ 5000MΩ
Resistensi Pusat	Konduktor luar	≤ 0,5mΩ
	Konduktor pusat	≤ 1,5mΩ
VSWR	≤ 1.3
Karakteristik Bahan & Mekanik
Konduktor Pusat	Pria	Perunggu, dilapisi emas
	Perempuan	Fosfor Perunggu, dilapisi emas
Kontak yang Kuat	Fosfor Perunggu	Berlapis nikel Passivated
Shell / Rumah	Tembaga Baja tahan karat	Pemasangan emas Passivation
Clamp Kabel	Tembaga	Berlapis nikel
Isolator	PTFE
Gasket	Karet silikon
Daya tahan	500 Siklus

Gambar Rinci

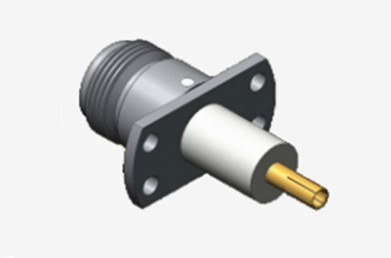

N Female Flange Mounted RF Coaxial Connector dengan Microstrip 0

N Female Flange Mounted RF Coaxial Connector dengan Microstrip 1

Fitur:

1Mekanisme penguncian berujung: desain koneksi berujung berukuran sedang, koneksi padat melalui penguncian putar, ketahanan kuat terhadap getaran dan kejut, cocok untuk lingkungan yang keras124.
2Bahan dan daya tahan: Bahan bodi sebagian besar kuningan atau stainless steel,dan beberapa model berkinerja tinggi dilapisi emas untuk mengurangi ketahanan kontak dan meningkatkan konduktivitas listrik dan ketahanan korosi125.
3. Desain serbaguna: Terbagi menjadi laki-laki / perempuan, polaritas standar / polaritas terbalik, dan bentuk termasuk lurus, sudut lurus, jenis panel (2 lubang / 4 lubang), jenis flange, dll.untuk memenuhi persyaratan instalasi yang berbeda134.

Aplikasi:

1Sistem radar: modul transceiver untuk radar udara dan radar kapal, memenuhi persyaratan frekuensi tinggi (misalnya pita X/Ku) dan resistensi getaran.
2. muatan satelit: menghubungkan transceiver dan antena dalam muatan komunikasi satelit, tahan terhadap radiasi ruang angkasa dan perubahan suhu.
3Peralatan perang elektronik: mengirimkan sinyal frekuensi tinggi di jammer dan peralatan pengintaian, beradaptasi dengan skenario pulsa daya tinggi.
Pesawat tak berawak dan kendaraan udara: koneksi link RF dalam peralatan komunikasi dan navigasi udara.

Katalog produk:

Adaptor RF

Rangkaian Kabel RF

Segel Hermetik Kaca-Metal

Konektor Seri J30J

Sambung-sambung putar gelombang mikro

Panduan gelombang ke adaptor koaksial

Konektor RF SMA/SSMA

SMP/SSMP RF Connector

Konektor RF MCX/MMCX

Konektor RF TNC

Konektor RF tipe N

Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm)

Kemasan & Pengiriman:

* Karton Ekspor Standar
* Menurut kebutuhan pelanggan

Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
