N Tipe Female 2-hole Flange RF Coaxial Connector dengan Microstrip
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| VSWR: | ≤1.3 | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD492 | Impedansi: | 50Ω |

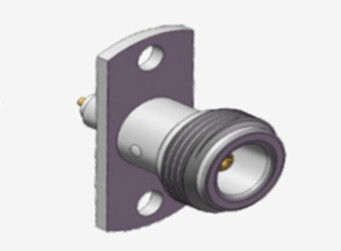

N Tipe Female 2-hole Flange RF Coaxial Connector dengan Microstrip
Konektor tipe N adalah perangkat kopling koaksial berulir yang dikenal karena kinerja anti-getaran yang kuat dan sifat listrik yang sangat baik, dengan rentang frekuensi standar hingga 11GHz.Mereka dapat mendukung frekuensi mencapai 18GHzKonektor ini serbaguna, kompatibel dengan berbagai kabel RF, dan banyak digunakan di sektor seperti penerbangan, sistem radar, gelombang mikro dan komunikasi digital,serta instrumen pengujian dan pengukuran.
Kami menawarkan layanan kustomisasi untuk konektor dan adaptor tipe N untuk memenuhi berbagai kebutuhan pelanggan.kami dapat menyesuaikan produk kami dengan spesifikasi Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

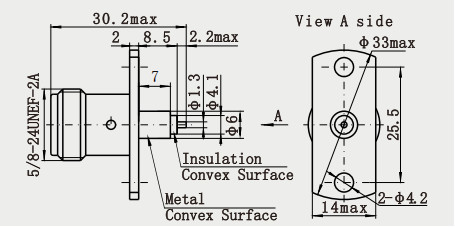

Gambar Rinci
Fitur
Komponen: Ini terutama terdiri dari konduktor luar, konduktor dalam, isolator dan mekanisme penguncian.dengan konduktivitas listrik yang baik dan kekuatan mekanik, sebagai lingkaran transmisi sinyal, sementara memainkan peran dalam memperbaiki dan melindungi
seni; konduktor dalam juga merupakan bahan logam, dan konduktor luar bersama-sama membentuk saluran transmisi sinyal,Desain harus memastikan bahwa transmisi sinyal dengan kerugian rendah dan efisiensi tinggiInsulator terletak di konduktor dalam dan luar antara, digunakan untuk mengisolasi keduanya, untuk mencegah sinyal sirkuit pendek,bahan biasanya Isolator terletak di antara konduktor dalam dan luar, digunakan untuk mengisolasi kedua dan mencegah sinyal sirkuit pendek, bahan biasanya dipilih stabilitas dielektrik konstan, ketahanan suhu yang baik; mekanisme penguncian yaitu,struktur berujung, dapat memastikan bahwa konektor dalam lingkungan getaran atau kejut untuk mempertahankan koneksi yang stabil.
Aplikasi
Sistem komunikasi nirkabel: Di stasiun basis komunikasi seluler, menara penyiaran radio dan peralatan lainnya,digunakan untuk menghubungkan pemancar dan penerima dengan antena untuk mengirimkan sinyal RFKarakteristik bandwidthnya yang luas dapat mencakup rentang sinyal dari DC hingga 11GHz atau bahkan frekuensi yang lebih tinggi.yang memenuhi permintaan komunikasi nirkabel modern untuk pita frekuensi tinggi dan lebar pita besarMisalnya, transmisi sinyal RF di stasiun dasar 4G/5G membutuhkan konektor tipe N untuk memastikan transmisi sinyal yang stabil.
Komunikasi gelombang mikro: Dalam sistem transmisi gelombang mikro, seperti stasiun darat komunikasi satelit, stasiun relay gelombang mikro, dll.,N konektor digunakan untuk menghubungkan berbagai peralatan microwave, termasuk mixer, penguat daya, filter, dll, untuk mewujudkan transmisi sinyal gelombang mikro yang efisien.dapat secara efektif mengurangi attenuasi dan gangguan sinyal dalam proses transmisi dan meningkatkan kualitas komunikasi.
Katalog Produk
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Pengemasan & Pengiriman
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
