Konektor Koaksial RF Wanita Tipe N Berkinerja Tinggi dengan Microstrip
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| VSWR: | ≤1.3 | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD506 | Impedansi: | 50Ω |
Konektor Koaksial RF Wanita Tipe N Berkinerja Tinggi dengan Microstrip
Konektor seri N dirancang dan diproduksi sesuai dengan standar MIL-C-39012, menampilkan koneksi berujung yang menggunakan udara sebagai media dielektrik.Mereka memberikan kinerja listrik yang luar biasa dengan kemampuan frekuensi hingga 11 GHzKonektor presisi perusahaan kami dapat mencapai frekuensi hingga 18 GHz dan kompatibel dengan berbagai jenis kabel frekuensi radio.Keandalan tinggi, rentang frekuensi yang luas, dan manfaat lainnya, mereka banyak digunakan di sektor seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro, komunikasi digital,dan pengukuran gelombang mikroSelain itu, konektor tipe N berfungsi sebagai konektor antarmuka uji yang banyak digunakan dalam instrumen pengujian.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |
Fitur
| Berlapis emas |
| Sub-miniatur |
| DC sampai 40GHz |
| Ukuran kompak |
| Kopling push-on atau snap |
| Total detent, terbatas detent dan halus bor |
| PCB & kabel mount konektor |
| Pria dan Wanita, lurus dan sudut kanan pilihan |
| Versi pemasangan kabel untuk kabel fleksibel dan semi kaku |
| Tipe normal dan hermetik, Flange mount & Thread-In mount pilihan |

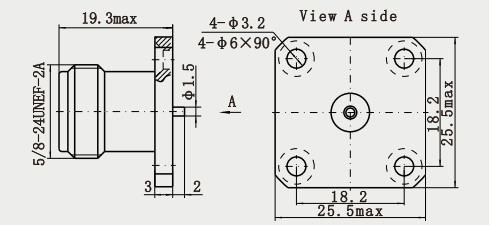

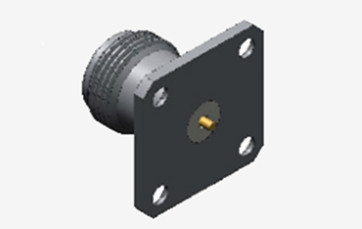

Gambar Rinci
Fitur:
1. Perisai tinggi: cangkang biasanya terbuat dari bahan logam dengan kinerja pelindung elektromagnetik yang baik,yang dapat secara efektif mencegah pengaruh gangguan elektromagnetik eksternal pada transmisi sinyal.
2. Daya tahan yang kuat: Setelah perawatan dan pengujian khusus, dapat bekerja stabil di bawah kondisi lingkungan yang keras (seperti suhu tinggi, suhu rendah, kelembaban, dll.) dan memiliki masa pakai yang panjang.
3Kompatibilitas yang baik: Kompatibel dengan banyak jenis kabel, termasuk kabel semi-ketat dan kabel fleksibel, dll, yang membuatnya lebih luas berlaku dalam aplikasi praktis.
Aplikasi:
1Kompatibilitas: Kompatibel dengan banyak jenis kabel, termasuk kabel semi-rigid dan kabel fleksibel, dll, yang membuatnya lebih luas berlaku dalam aplikasi praktis.
2. Keanekaragaman penampilan: Bentuk dibagi menjadi tipe sudut lurus atau kanan dan tipe flange 4-lubang, jenis press-in, tipe spacer, tipe panel 2-lubang,Jenis panel 4-lubang atau tipe tanpa beban dan gaya lainnya, yang dapat memenuhi kebutuhan instalasi dari skenario aplikasi yang berbeda.
3. Perisai tinggi: cangkang biasanya terbuat dari bahan logam dengan kinerja pelindung elektromagnetik yang baik,yang dapat secara efektif mencegah pengaruh gangguan elektromagnetik eksternal pada transmisi sinyal.
Katalog Produk
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Pengemasan & Pengiriman
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
