Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Tembaga |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |

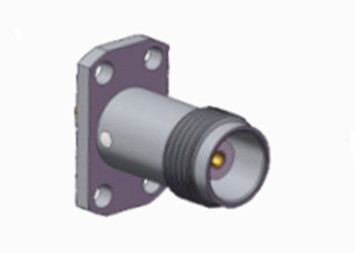

TNC Female Straight RF Coaxial Connector for PCB Board
Produk seri TNC dirancang sebagai versi benang dari konektor BNC, konektor TNC RF memiliki benang sekrup untuk perkawinan. Konektor TNC adalah miniatur,unit tahan air berujung dengan impedansi konstan 50 ohm, yang beroperasi dari DC-11GHz, ada dua jenis konektor TNC: polaritas standar dan terbalik. konektor biaya rendah ini biasanya menggunakan komponen die cast dan cetakan.Sementara kinerja tidak akan sama dengan industri atau produk kelas berkualitas tinggi, konektor ini ideal untuk digunakan pada berbagai aplikasi komersial. banyak digunakan untuk koneksi antena, TNC memiliki banyak aplikasi di avionika, komunikasi dan pasar industri umum.Polasi terbalik dan 75 ohm TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 4GHz | |||
Tegangan nominal | 2500VRMS (Level Laut Maksimum) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Level Laut Maksimum) | |||
Resistensi Isolasi | ≥ 2000MΩ | |||
Resistensi kontak | Konduktor luar | ≤6mΩ | ||
Konduktor pusat | ≤ 1,5mΩ | |||
VSMR | ≤ 1.3 | |||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |
Gambar Rinci
Fitur:
Ukuran kompak: Konektor TNC adalah konektor koaksial kecil yang tidak membutuhkan banyak ruang, sehingga mudah dipasang dan diarahkan pada papan PCB, terutama untuk peralatan dengan keterbatasan ruang.
Berbagai polaritas: Ada polaritas standar dan desain polaritas terbalik,yang dapat dipilih sesuai dengan persyaratan desain dan penggunaan sirkuit khusus untuk memastikan transmisi sinyal yang benar.
Aplikasi:
Komponen Bluetooth dan GPS: Sebagai antarmuka untuk transmisi sinyal RF, ia memastikan operasi normal komunikasi Bluetooth dan fungsi penentuan posisi GPS,sehingga perangkat dapat secara akurat menerima dan mengirim sinyal Bluetooth serta informasi posisi.
Peralatan jaringan: Pada router, switch dan peralatan jaringan lainnya, beberapa bagian yang melibatkan komunikasi nirkabel akan menggunakan konektor TNC untuk koneksi untuk mewujudkan transmisi dan pertukaran data.
Antenna bracket: Sambungan antara antenna bracket dan antena kadang-kadang menggunakan konektor TNC, yang dapat mewujudkan transmisi sinyal yang stabil dan juga berperan dalam fiksasi mekanis.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
