Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan: | Tembaga | Bahan kontak: | Kuningan, BeCu |
| Standar Desain:: | IEC 60169-17 | Jenis: | Sudut kanan |
| Menyoroti: | TNC Hermetic RF Connector,Konektor RF Flange 4 Lubang,Konektor RF Aplikasi Microstrip |
||

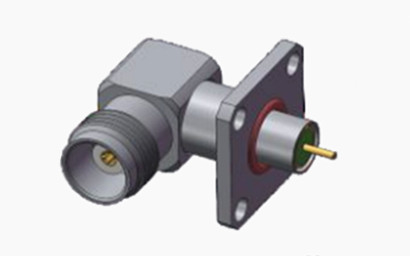

TNC Hermetic Female Right Angle 4-Hole Flange RF Connector untuk aplikasi Microstrip
Produk seri TNC adalah iterasi benang dari konektor BNC, yang dibedakan oleh benang sekrupnya untuk perkawinan yang aman.unit tahan air memiliki impedansi konstan 50 ohm dan beroperasi dalam kisaran frekuensi DC-11 GHzAda dua varian konektor TNC: polaritas standar dan terbalik.Kinerja mereka tidak bersaing dengan produk kelas industri atau militerNamun, mereka sangat cocok untuk berbagai aplikasi komersial. secara luas digunakan dalam koneksi antena, konektor TNC menemukan penggunaan luas dalam avionika, pertahanan, komunikasi,dan pasar industri umum. polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan pemisahan kopling | 13.6N maksimal |
| Kekuatan Perkawinan | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |
| Peringkat IP (dipasangkan) | IP64 |

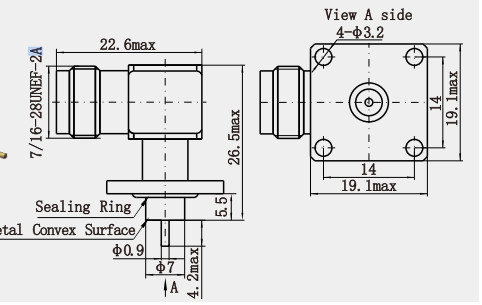

Gambar garis besar:
Fitur:
1. Jenis konektor:
Konektor tipe TNC untuk aplikasi frekuensi radio (RF).
2. Tipe antarmuka:
Hermetic Female (interface wanita tertutup), memberikan perlindungan yang baik.
3. Desain sudut:
Desain Sudut Kanan untuk pemasangan mudah di peralatan di mana ruang terbatas.
4. Gaya pemasangan:
Flange 4 lubang untuk pemasangan mekanik yang solid.
5Jenis jalur transmisi:
Microstrip untuk transmisi sinyal frekuensi tinggi.
Aplikasi:
Peralatan komunikasi nirkabel
Sistem Radar
Peralatan Microwave
Peralatan pengujian dan pengukuran
Aplikasi di bidang kedirgantaraan
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
