Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Bahan: | Tembaga |
| Bahan kontak: | Kuningan, BeCu | Daya tahan: | 500 Siklus |
| Standar Desain:: | IEC 60169-17 | Jenis: | Dudukan Flensa 4 Lubang |
| Menyoroti: | TNC Female RF Connector,Konektor RF yang aman,Konektor RF Flange 4 Lubang |
||

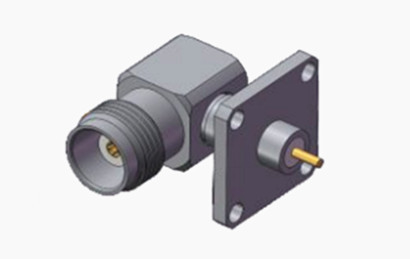

TNC Female Right Angle 4-Hole Flange RF Connector untuk pemasangan yang aman
Seri TNC merupakan adaptasi berujung dari konektor BNC, menggabungkan benang sekrup untuk perkawinan yang dapat diandalkan.Konektor RF TNC mempertahankan impedansi 50-ohm yang konsisten di rentang frekuensi yang membentang dari DC hingga 11 GHzAda dua varian: polaritas standar dan terbalik. Meskipun dibangun dari komponen die-casting dan cetakan, yang mungkin tidak sesuai dengan kinerja alternatif industri atau kelas premium,konektor hemat biaya ini unggul dalam berbagai pengaturan komersialBiasanya digunakan dalam koneksi antena, konektor TNC menemukan penggunaan luas dalam avionika, pertahanan, komunikasi, dan berbagai sektor industri.polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

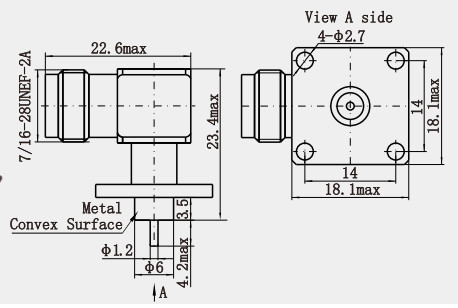

Gambar Rinci
Fitur:
1. Desain sudut lurus: cocok untuk skenario terbatas ruang, nyaman untuk instalasi dan kabel.
2. Microstrip Line Interface: Cocok untuk sirkuit microstrip, memberikan kinerja transmisi sinyal frekuensi tinggi yang baik.
3Flange 4 lubang: Menyediakan pemasangan mekanis yang dapat diandalkan untuk memastikan stabilitas koneksi.
4Daya tahan: Bahan berkualitas tinggi dan desain struktural untuk beradaptasi dengan koneksi yang sering dan lingkungan yang keras.
5. Kompatibilitas elektromagnetik: Kinerja perisai yang baik untuk mengurangi gangguan sinyal dan kehilangan.
6Kompatibilitas luas: Kompatibel dengan berbagai perangkat dan merek, beradaptasi dengan skenario aplikasi yang berbeda.
Aplikasi:
Konektor TNC banyak digunakan dalam komunikasi nirkabel, pengujian dan pengukuran, otomatisasi industri, elektronik, kedirgantaraan dan perangkat medis.Semua area ini membutuhkan koneksi RF yang dapat diandalkan untuk memastikan transmisi sinyal yang stabil dan efisienKemudian, saya mempertimbangkan aplikasi khusus di setiap bidang. misalnya, peralatan komunikasi nirkabel seperti stasiun dasar dan router; penganalis jaringan dalam pengujian dan pengukuran;sensor nirkabel dalam otomatisasi industri; peralatan komunikasi di bidang elektronik; komunikasi satelit di bidang kedirgantaraan; dan mesin MRI di bidang peralatan medis.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
