Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Standar Desain: | IEC 60169-17 |
| Bahan kontak: | Kuningan, BeCu | Daya tahan: | 500 Siklus |
| Jenis: | lurus | Aplikasi: | RF |
| Jenis kelamin: | Pria ke Wanita | ||
| Menyoroti: | Adaptor Koaksial RF Sambungan Tanpa Sambungan,Adaptor Koaksial RF Wanita,Adaptor Koaksial TNC RF |
||

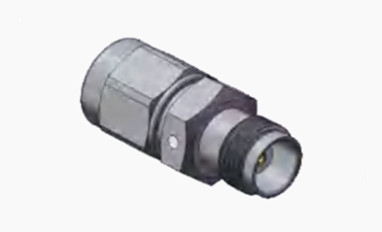

TNC Straight Male to Female RF Coaxial Connector Adaptor
Seri TNC mewakili evolusi benang dari konektor BNC, yang dirancang dengan benang sekrup untuk perkawinan yang aman.konektor RF tahan air mempertahankan impedansi dan fungsi yang konsisten 50 ohm dalam kisaran frekuensi DC hingga 11GHzMereka datang dalam dua varian: polaritas standar dan terbalik, menggunakan bahan die-casting dan cetakan untuk keterjangkauan.Meskipun mereka mungkin tidak menawarkan kinerja yang sama dengan pilihan kelas industri atau premiumBiasanya digunakan dalam koneksi antena, konektor TNC juga berperan penting dalam avionika, pertahanan, komunikasi,dan berbagai sektor industriSelain itu, versi 75 ohm dan polaritas terbalik lebih meningkatkan kemampuan adaptasinya.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

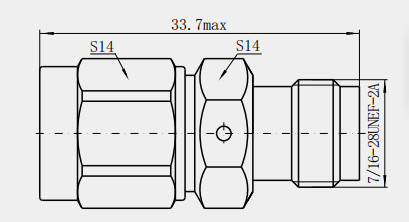

Gambar rinci dariTNC Straight Male to Female RF Coaxial Connector Adaptor
Satuan: ((mm)
Fitur:
1. Koneksi threaded yang dapat diandalkan: Mengadopsi koneksi threaded, jenis koneksi ini biasanya lebih kuat daripada koneksi jenis snap,yang dapat bekerja di bawah frekuensi yang lebih tinggi dan menjaga koneksi yang stabil di bawah lingkungan getaran tinggi.
2. Desain anti longgar: Konektor berujung memiliki fungsi penguncian diri, yang secara efektif dapat mencegah konektor longgar, meningkatkan keandalan koneksi,dan memastikan penggunaan jangka panjang yang stabil.
3Kinerja tahan air yang baik: bagian konektor mengadopsi struktur tertutup, yang memiliki kinerja tahan air yang baik dan cocok untuk lingkungan luar ruangan atau lembab.
4. tahan korosi dan tahan debu: dengan kinerja tahan korosi, tahan lama dan tahan debu, dapat bekerja stabil di bawah kondisi lingkungan yang keras dan memperpanjang umur pakaiannya.
Aplikasi:
Bidang kontrol industri
1Sistem kontrol otomatisasi: Dalam beberapa sistem kontrol otomatisasi industri, seperti kontrol robot, kontrol otomatisasi jalur produksi, dll, dapat melibatkan transmisi dan kontrol sinyal RF.Adaptor TNC dapat digunakan untuk menghubungkan saluran sinyal RF antara pengontrol dan sensor, aktuator dan peralatan lainnya untuk mewujudkan remote control dan transmisi data. struktur kompak dirancang untuk mudah dipasang dan digunakan dalam peralatan industri, dan pada saat yang sama,bisa beradaptasi dengan suhu tinggi, kelembaban tinggi, gangguan elektromagnetik dan kondisi keras lainnya di lingkungan industri.
2Instrumen: Banyak instrumen industri, seperti osiloskop, kolektor sinyal, dll, perlu dihubungkan ke sumber sinyal RF eksternal atau perangkat yang sedang diuji,dan adaptor TNC dapat menyediakan instrumen ini dengan antarmuka koneksi sinyal yang dapat diandalkan untuk memastikan transmisi yang akurat dari sinyal pengukuran, yang membantu meningkatkan akurasi pemantauan dan kontrol proses produksi industri.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
