Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor TNC | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Daya tahan: | 500 Siklus | Bahan kontak: | Kuningan, BeCu |
| Aplikasi: | gelombang mikro | ||
| Menyoroti: | TNC Male RF Coaxial Connector,FS6057 ((S) SS RF Coaxial Connector,LMR-400 RF Coaxial Connector |
||

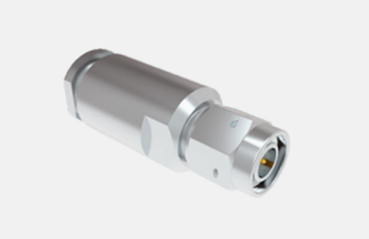

TNC Male Stainless Steel RF Coaxial Connector untuk Kabel LMR-400/FS6057
Seri TNC berdiri sebagai varian berujung dari konektor BNC, dengan rekan TNC RF yang dibedakan dengan perpaduan benang sekrup.mempertahankan impedansi 50 Ohm yang stabil di spektrum frekuensi luas dari DC hingga 11 GHzTersedia dalam konfigurasi polaritas standar dan terbalik, mereka biasanya diproduksi menggunakan komponen die-cast dan cetakan, menawarkan solusi yang terjangkau.Meskipun kinerja mereka mungkin tidak bersaing dengan produk industri premium, konektor TNC sangat cocok untuk berbagai aplikasi komersial, terutama dalam koneksi antena dalam avionika, komunikasi, dan pasar industri umum.Reverse polarity dan 75 Ohm versi juga tersedia untuk memenuhi kebutuhan khusus.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 4GHz | |||
Tegangan nominal | 2500VRMS (Level Laut Maksimum) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Level Laut Maksimum) | |||
Resistensi Isolasi | ≥ 2000MΩ | |||
Resistensi kontak | Konduktor luar | ≤6mΩ | ||
Konduktor pusat | ≤ 1,5mΩ | |||
VSWR | ≤ 1.3 | |||
MechaSpesifikasi
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

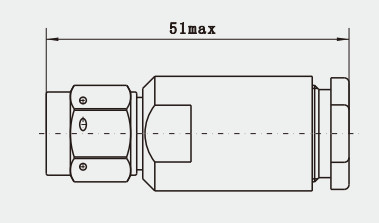

Gambar Rinci
Fitur:
1.Koneksi berujung stabil: Koneksi berujung lebih kuat dan lebih dapat diandalkan daripada koneksi tipe snap,yang memastikan koneksi yang stabil di lingkungan getaran tinggi dan tidak mudah diputus secara tidak sengaja.
2Berbagai jenis: lurus, sudut kanan 90 derajat, dinding, panel 4-lubang, atau jenis pemasangan bebas dapat dipilih sesuai dengan skenario aplikasi yang berbeda dan kendala ruang.
Aplikasi:
1Otomatisasi industri: Dalam sistem otomatisasi industri, konektor TNC dapat digunakan untuk menghubungkan sensor,pengontrol dan aktuator untuk mewujudkan transmisi data nirkabel dan meningkatkan efisiensi produksi industri dan otomatisasi.
2Bidang penelitian ilmiah dan pendidikan: Dalam penelitian ilmiah dan eksperimen pendidikan,Konektor TNC sering digunakan untuk menghubungkan berbagai peralatan eksperimen dan peralatan pengajaran untuk mendukung transmisi sinyal frekuensi tinggi, untuk memenuhi kebutuhan peneliti dan mahasiswa untuk melakukan percobaan dan penelitian.
Katalog produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
