Profesional Kuningan Kontak Nikel Plated TNC Pria Kanan Angle Stainless Steel RF Koaksial Konektor
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Standar Desain: | IEC 60169-17 |
| Bahan kontak: | Kuningan, BeCu | Daya tahan: | 500 Siklus |
| Jenis: | lurus | Aplikasi: | RF |
| Jenis kelamin: | Pria | ||
| Menyoroti: | Kontak Kuningan Pria RF Coaxial Connector,Stainless Steel RF Koaksial Connector Profesional,Konektor koaksial RF berlapis nikel |
||

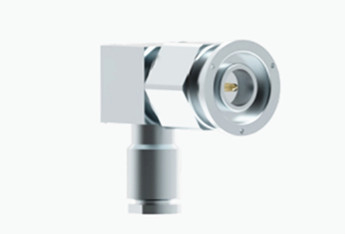

Nickel Plated TNC Male Right Angle Stainless Steel RF Coaxial Connector
Produk seri TNC dirancang sebagai varian berulir dari konektor BNC. Konektor RF TNC ditandai dengan benang sekrup untuk kawin dan miniatur, berulir,unit tahan air dengan impedansi konstan 50 ohmMereka beroperasi dari DC hingga 11 GHz dan datang dalam dua jenis: polaritas standar dan terbalik. Konektor berbiaya rendah ini biasanya menggunakan komponen die-casting dan cetakan.Meskipun kinerjanya mungkin tidak sama dengan produk industri atau berkualitas tinggi, mereka ideal untuk berbagai aplikasi komersial. konektor TNC banyak digunakan untuk koneksi antena dan memiliki banyak aplikasi di avionik, pertahanan, komunikasi,dan pasar industri umum. polaritas terbalik dan 75-ohm TNC konektor juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 4GHz | |||
Tegangan nominal | 2500VRMS (Level Laut Maksimum) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Level Laut Maksimum) | |||
Resistensi Isolasi | ≥ 2000MΩ | |||
Resistensi kontak | Konduktor luar | ≤6mΩ | ||
Konduktor pusat | ≤ 1,5mΩ | |||
VSMR | ≤ 1.3 | |||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

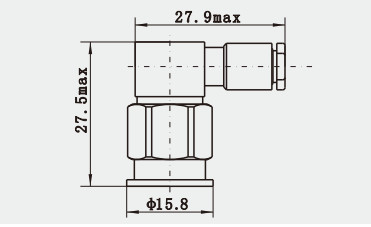

Gambar rinci dariNickel Plated TNC Male Right Angle Stainless Steel RF Coaxial Connector :
Satuan: ((mm)
Fitur:
1Desain struktural
Koneksi berujung: Konektor TNC mengadopsi mekanisme koneksi berujung, koneksi ini membuatnya dapat diperbaiki dengan ketat saat menghubungkan,dengan efektif mencegah koneksi longgar karena getaran, menarik dan faktor lainnya, untuk memastikan stabilitas dan keandalan transmisi sinyal, terutama cocok untuk kesempatan dengan persyaratan tinggi untuk stabilitas koneksi, seperti kedirgantaraan,stasiun dasar komunikasi dan sebagainya.
Daya kecil dan menengah: konektor daya kecil dan menengah, struktur dan sifat listriknya untuk memenuhi kebutuhan transmisi sinyal RF daya kecil dan menengah, dalam komunikasi umum,tes dan pengukuran dan bidang lain yang banyak digunakan.
Kinerja mekanik
2. ketahanan getaran yang kuat: karena penggunaan sambungan berujung dan desain struktural yang kuat, konektor TNC memiliki tingkat ketahanan getaran yang tinggi,mampu mempertahankan koneksi yang stabil dalam lingkungan mekanik yang keras, cocok untuk penerbangan, aeroangkasa, dan bidang lainnya di hadapan lingkungan getaran dan kejut.
Keandalan tinggi: Setelah desain dan pengujian yang ketat, konektor TNC memiliki keandalan tinggi, dapat bekerja stabil untuk waktu yang lama, mengurangi jumlah kegagalan dan pemeliharaan, mengurangi biaya penggunaan.
Aplikasi:
1Stasiun Basis Komunikasi Wireless.
Dalam stasiun dasar komunikasi seluler, konektor TNC digunakan untuk menghubungkan pemancar, penerima, antena dan peralatan lainnya untuk transmisi sinyal RF.seperti kerugian rendah dan karakteristik pencocokan impedansi yang stabil, memastikan bahwa sinyal dapat ditransmisikan secara efisien antara perangkat, mengurangi peredupan sinyal dan distorsi.Apakah itu panggilan suara atau transmisi data, yang bergantung pada koneksi RF yang stabil dan dapat diandalkan di mana konektor TNC memainkan peran kunci.
2Sistem komunikasi gelombang mikro
Dalam sistem komunikasi gelombang mikro seperti stasiun relay gelombang mikro dan stasiun darat komunikasi satelit, konektor TNC digunakan untuk menghubungkan peralatan gelombang mikro seperti mixer, up-converter,mesin pengolah dan penguat dayaKarena sinyal gelombang mikro membutuhkan stabilitas tinggi dan akurasi dalam transmisi, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, sehingga menjamin operasi normal dari sistem komunikasi gelombang mikro.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
