Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

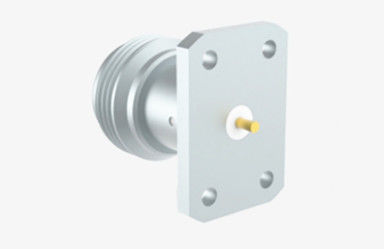

| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Jenis kelamin: | Perempuan |
| Model: | N-KFD468 | Rentang frekuensi: | DC~11GHz |
| Menyoroti: | Konektor Koaksial RF Frekuensi Tinggi,N Konektor Koaksial RF Wanita,Konektor Koaksial Mikrostrip RF |
||
Konektor tipe N termasuk konektor koaksial kopling berulir, yang memiliki kemampuan anti-getaran dan karakteristik listrik yang sangat baik.Jangkauan frekuensi mereka dapat mencapai 11 GHzMereka cocok untuk berbagai jenis kabel RF dan banyak digunakan di bidang seperti penerbangan, aerospace, radar, gelombang mikro dan komunikasi digital,serta instrumen pengujian dan pengukuran.
Selain itu, kami mampu menyesuaikan berbagai jenis konektor dan adaptor tipe N untuk memenuhi kebutuhan khusus pelanggan.Flang mount atau mount balok, kami dapat memberikan solusi yang disesuaikan untuk Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Tembaga Baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |
Gambar Rinci
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
Fitur:
1Koneksi: Koneksi bergaris, penguncian berputar, mampu mempertahankan koneksi yang stabil di bawah getaran atau lingkungan kejut, dan mudah dan cepat untuk menghubungkan dan membongkar.
2Kerugian rendah: Mengadopsi bahan berkualitas tinggi dan proses manufaktur yang tepat, kehilangan transmisi sinyal sangat rendah, yang membantu meningkatkan efisiensi dan kualitas transmisi sinyal.
3. Perisai tinggi: Rumah biasanya terbuat dari bahan logam dengan kinerja pelindung elektromagnetik yang baik,yang dapat secara efektif mencegah pengaruh gangguan elektromagnetik eksternal pada transmisi sinyal.
Aplikasi:
1. Stasiun dasar komunikasi nirkabel: Di stasiun dasar komunikasi seluler, digunakan untuk menghubungkan transmisi sinyal RF antara pemancar, penerima,antena dan peralatan lainnya untuk memastikan transmisi dan penerimaan sinyal yang stabil, rentang frekuensi tinggi dan karakteristik kehilangan rendah dapat memenuhi persyaratan stasiun dasar pada kualitas sinyal dan efisiensi transmisi.
2Sistem komunikasi gelombang mikro: Sebagai contoh, dalam sistem komunikasi gelombang mikro seperti stasiun relay gelombang mikro dan stasiun darat komunikasi satelit,Konektor tipe N dapat digunakan untuk menghubungkan berbagai peralatan microwave termasuk mixer, up-converter, down-converter, amplifier daya, dll, untuk mewujudkan transmisi dan pemrosesan sinyal gelombang mikro dan untuk memastikan keandalan dan stabilitas link komunikasi.
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
