Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

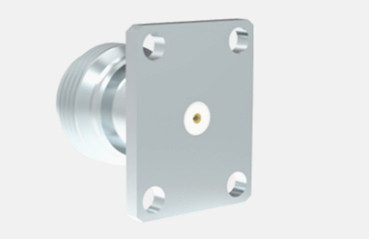

| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD383 | Jenis kelamin: | Perempuan |
| Menyoroti: | N tipe konektor koaksial RF wanita,Konektor Koaksial RF Berkinerja Tinggi,Komunikasi RF Coaxial Connector |
||
Konektor tipe N adalah konektor koaksial berulir yang terkenal dengan kemampuan anti-getaran yang kuat dan karakteristik listrik yang unggul, biasanya mendukung frekuensi hingga 11 GHz.Konektor tipe N kami memperluas jangkauan ini ke 18 GHzKonektor ini serbaguna dan kompatibel dengan berbagai jenis kabel RF, membuat mereka banyak digunakan di industri seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro,komunikasi digitalKami menawarkan pilihan kustomisasi untuk berbagai jenis konektor dan adaptor tipe N untuk memenuhi kebutuhan pelanggan tertentu,apakah Anda membutuhkan konfigurasi lurus atau sudut lurus, pemasangan flange atau pemasangan balok.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Gasket | Karet silikon | |
| Isolator | PTFE | |
| Daya tahan | 500 Siklus | |
Gambar Rinci
Fitur:
1Voltage Standing Wave Ratio (VSWR): Ini adalah salah satu indeks penting untuk mengukur superioritas konektor.
Karakteristik Bahan
2Bahan konduktor luar: Konduktor luar konektor tipe N biasanya terbuat dari baja tahan karat, yang biasanya lebih tahan lama, tetapi juga lebih mahal untuk diproduksi.
3Koneksi: N konektor berujung, yang memberikan kekuatan mekanik yang baik dan stabilitas.
Aplikasi:
1Sistem radar: Karena strukturnya yang solid, konektor N berkinerja baik dalam sistem radar dan dapat menahan transmisi daya besar.
2Komunikasi satelit: Konektor N banyak digunakan dalam sistem komunikasi satelit, mendukung transmisi sinyal pita frekuensi tinggi.
3Instrumen Pengukuran Mikrowave: Konektor N umumnya digunakan dalam instrumen pengukuran gelombang mikro yang membutuhkan stabilitas frekuensi tinggi dan kinerja pelindung.
4Peralatan pengujian laboratorium: Konektor tipe N cocok untuk peralatan pengujian laboratorium, terutama di bidang pengujian yang membutuhkan plugging dan unplugging berulang.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF MCX/MMCX |
| SMP/SSMP RF Connector |
| Segel Hermetik Kaca-Metal |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor Gelombang Milimeter ((2.4mm, 2.92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
