Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD289G | Jenis kelamin: | Perempuan |
| Menyoroti: | Konektor Koaksial RF Flange 4 Lubang,N Stainless Steel RF Coaxial Connector,Komunikasi RF Coaxial Connector |
||
Konektor tipe N adalah konektor koaksial berulir yang dikenal karena sifat anti-getaran yang sangat baik dan kinerja listrik, dengan rentang frekuensi yang khas hingga 11GHz.Konektor tipe N kami dirancang untuk beroperasi secara efisien hingga 18GHzKonektor ini serbaguna dan kompatibel dengan berbagai jenis kabel RF, membuat mereka banyak digunakan di industri seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro,komunikasi digitalKami menawarkan pilihan kustomisasi untuk berbagai jenis konektor dan adaptor tipe N untuk memenuhi kebutuhan pelanggan tertentu.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Tembaga Baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

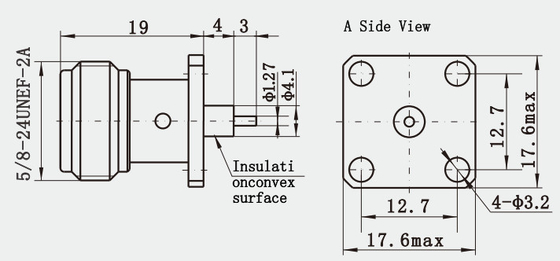

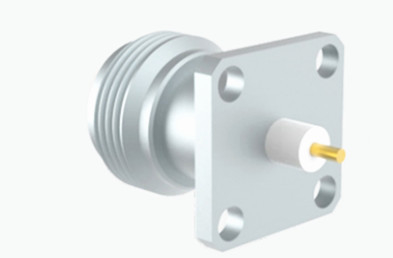

Gambar Rinci
Fitur:
1Struktur dasar: Struktur dasar konektor tipe N terdiri dari tiga bagian: konduktor dalam, medium dan konduktor luar, dan juga berisi bagian struktural, segel dan sebagainya.
2. Desain bentuk: Bentuk konektor tipe N dibagi menjadi jenis lurus atau sudut kanan dan tipe flange 4-lubang, jenis press-in, tipe spacer, tipe panel 2-lubang, tipe panel 4-lubang atau tipe tanpa beban.
Indikator Kinerja
3Impedansi karakteristik: Impedansi karakteristik konektor tipe N biasanya 50 ohm, yang merupakan impedansi standar yang banyak digunakan di bidang komunikasi seluler, data nirkabel,sistem panggilan, dll.
Aplikasi:
1Stasiun dasar komunikasi seluler: Karena keandalan tinggi dan kinerja intermodulasi yang sangat baik,Konektor tipe N biasanya digunakan di stasiun basis komunikasi seluler untuk memastikan transmisi sinyal yang stabil.
2Peralatan komunikasi nirkabel: Dalam peralatan komunikasi nirkabel, kapasitas daya tinggi dan kinerja RF yang baik dari konektor tipe N membuat mereka pilihan yang ideal.
3Transmisi dan penerimaan penyiaran dan televisi: Konektor N cocok untuk sistem transmisi dan penerimaan penyiaran dan televisi, dan dapat menyediakan koneksi sinyal yang stabil.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
