Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Jenis kelamin: | Perempuan | Paking: | Karet silikon |
| Daya tahan: | 500 Siklus | Gaya tubuh: | lurus |
| Menyoroti: | Konektor Koaksial RF Flange 4 Lubang,Micro-stripe RF Coaxial Connector |
||

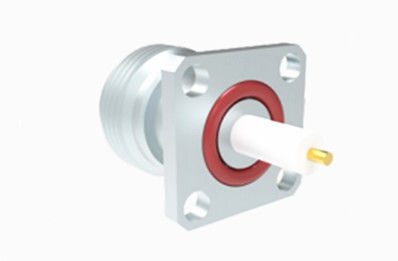

Jenis N Female 4-hole Flange Micro-strip RF Coaxial Connector
Konektor tipe N adalah konektor koaksial yang menggunakan mekanisme kopling berujung, menawarkan ketahanan yang sangat baik terhadap getaran dan kinerja listrik yang unggul.Mereka biasanya beroperasi dalam rentang frekuensi 11 GHz tetapi dapat mendukung frekuensi hingga 18 GHzKonektor ini serbaguna dan kompatibel dengan berbagai jenis kabel RF, membuat mereka banyak digunakan di industri seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro,komunikasi digital, dan peralatan pengujian dan pengukuran.
Kami menyediakan pilihan kustomisasi untuk berbagai konektor dan adaptor tipe N untuk memenuhi kebutuhan pelanggan tertentu.Konfigurasi pemasangan flange atau balok, kami dapat menyesuaikan produk kami untuk memenuhi kebutuhan Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
Gambar Rinci
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |
Fitur:
1Struktur yang kokoh: Konektor tipe N memiliki desain struktural yang kokoh dan cocok untuk lingkungan kerja yang keras atau area uji yang membutuhkan penyambutan dan pemutusan berulang.
2Koneksi Threaded: Konektor tipe N berthread untuk koneksi cepat dan dapat diandalkan dengan penguncian rotasional.Desain ini memungkinkan konektor untuk mempertahankan koneksi yang stabil bahkan dalam lingkungan getaran atau kejut.
3. Perisai yang baik: Kerangka konektor tipe N biasanya terbuat dari bahan logam,yang memiliki kinerja pelindung elektromagnetik yang baik dan dapat secara efektif mencegah pengaruh gangguan elektromagnetik eksternal pada transmisi sinyal.
Aplikasi:
1Peralatan komunikasi: Konektor tipe N banyak digunakan dalam peralatan komunikasi nirkabel, seperti stasiun dasar dan sistem antena.rentang frekuensi operasi yang luas dan kerugian rendah, konektor tipe N mampu memenuhi permintaan untuk konektor RF berkinerja tinggi di perangkat ini.
2. Elektronika otomotif: Dalam elektronik otomotif, konektor N juga memainkan peran penting.Ini dapat memberikan solusi koneksi yang andal untuk memastikan transmisi sinyal yang stabil dan dapat diandalkan antara perangkat elektronik otomotif.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Konektor RF MCX/MMCX |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF TNC |
| SMP/SSMP RF Connector |
| Konektor RF SMA/SSMA |
| Sambung-sambung putar gelombang mikro |
| Konektor RF tipe N |
| Konektor RF BNC |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
