Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz(Maks.18GHz) |
| Model: | N-K416G | VSWR: | ≤1.3 |
Konektor tipe N adalah konektor koaksial berulir yang terkenal dengan kemampuan anti-getaran yang kuat dan karakteristik listrik yang unggul, dengan rentang frekuensi khas hingga 11 GHz.Namun, mereka dapat mendukung frekuensi hingga 18 GHz. Desain kopling berulir memastikan kebisingan rendah dan ketahanan tinggi terhadap kejut dan getaran. Konektor LTI N kami mematuhi standar MIL-C-39012.Konektor ini kompatibel dengan berbagai kabel RF dan banyak digunakan di industri seperti penerbangan, aerospace, sistem radar, komunikasi microwave, komunikasi digital, dan instrumen pengujian dan pengukuran.
Kami menawarkan pilihan kustomisasi untuk berbagai konektor dan adaptor tipe N untuk memenuhi berbagai kebutuhan pelanggan.Flang mount atau mount balok, kami dapat menyesuaikan solusi untuk kebutuhan spesifik Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Tembaga Baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

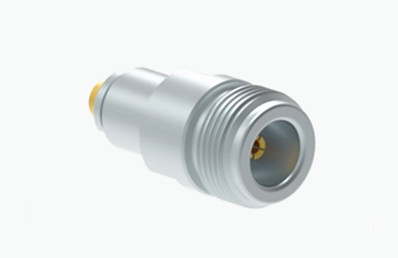

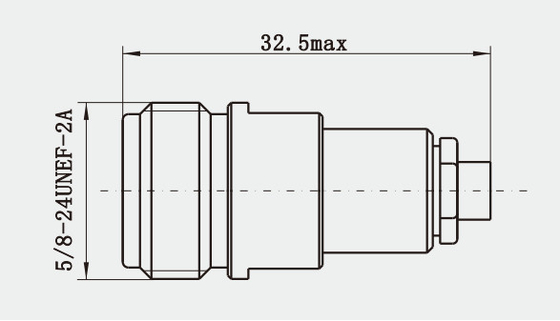

Gambar Rinci
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Fitur:
1. Transmisi bandwidth luas: mendukung berbagai frekuensi sinyal, mulai dari 0 hingga 11GHz dan jenis yang ditingkatkan bahkan dapat mencakup hingga 18GHz,memenuhi kebutuhan berbagai aplikasi RF.
2Kerugian rendah: Mengadopsi bahan berkualitas tinggi dan proses manufaktur yang tepat, kerugian yang dihasilkan selama transmisi sinyal sangat rendah,yang membantu meningkatkan efisiensi dan kualitas transmisi sinyal.
3. Perisai tinggi: cangkang biasanya terbuat dari bahan logam dengan kinerja pelindung elektromagnetik yang baik,yang dapat secara efektif mencegah pengaruh gangguan elektromagnetik eksternal pada transmisi sinyal.
4. Daya tahan yang kuat: Setelah perawatan dan pengujian khusus, dapat bekerja stabil di bawah kondisi lingkungan yang keras (seperti suhu tinggi, suhu rendah, kelembaban, dll.) dan memiliki masa pakai yang panjang.
Aplikasi:
1. Aerospace: Bidang aerospace memiliki persyaratan kinerja yang sangat tinggi untuk konektor, dan konektor RF kabel splice tipe N banyak digunakan dalam komunikasi satelit, sistem radar,navigasi pesawat terbang dan sistem kunci lainnya untuk keandalan tinggi mereka, ketahanan suhu tinggi, ketahanan getaran dan karakteristik lainnya.
2Peralatan penyiaran dan televisi: Dalam sistem transmisi penyiaran dan televisi, konektor RF kabel penghubung tipe N digunakan untuk menghubungkan pemancar, penerima,antena dan peralatan lainnya untuk memastikan transmisi sinyal penyiaran dan televisi berkualitas tinggi.
3Otomatisasi industri: Dalam sistem kontrol otomatisasi industri, konektor tipe N dapat digunakan untuk menghubungkan berbagai sensor,aktuator dan pengontrol untuk mewujudkan transmisi data yang cepat dan eksekusi instruksi kontrol yang akurat.
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami berharap untuk menerima pertanyaan Anda pada tanggal yang cepat. Silakan hubungi kami apa yang Anda butuhkan ((panjang kabel / konektor) sehingga kita dapat menawarkan Anda SPEC, dan kualitas terbaik dan layanan,harga yang kompetitif, respon tepat waktu, pengiriman tepat waktu
