Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

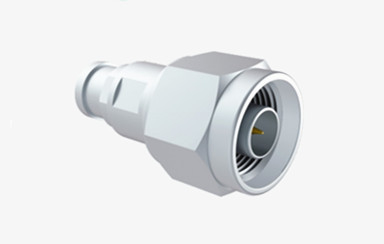

| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-J206G-1 | Jenis kelamin: | Perempuan |
Konektor tipe N adalah jenis konektor koaksial berulir yang dikenal karena sifat anti-getaran yang sangat baik dan kinerja listrik, dengan rentang frekuensi khas hingga 11 GHz.dapat beroperasi secara efektif hingga 18 GHzKonektor ini serbaguna dan kompatibel dengan berbagai jenis kabel RF, membuat mereka banyak digunakan di industri seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro,komunikasi digital, dan instrumen uji dan pengukuran.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

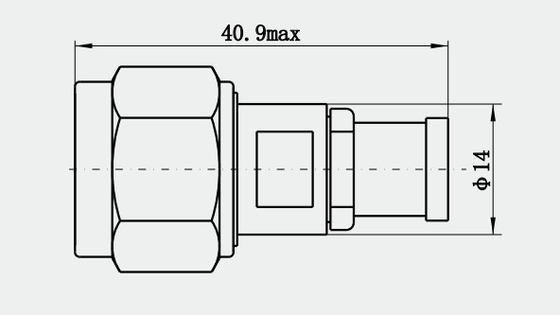

Gambar Rinci
Fitur:
1Konduktor luar: biasanya terbuat dari bahan logam, dengan konduktivitas listrik yang baik dan kekuatan mekanik, tidak hanya sebagai sirkuit transmisi sinyal,tetapi juga berperan dalam memperbaiki dan melindungi bagian dalam.
2Konduktor dalam: juga terbuat dari bahan logam, dan konduktor luar bersama-sama membentuk saluran transmisi sinyal,Desain harus memastikan bahwa transmisi sinyal kehilangan rendah dan efisiensi tinggi.
3. Isolator: terletak di antara konduktor dalam dan luar, digunakan untuk mengisolasi keduanya, untuk mencegah sinyal sirkuit pendek, bahan biasanya dipilih stabilitas dielektrik konstan,ketahanan suhu yang baik.
4Mekanisme penguncian: penggunaan sambungan berujung, melalui putaran kunci untuk mencapai koneksi yang cepat dan dapat diandalkan,desain ini membuat konektor dalam lingkungan getaran atau kejut juga dapat mempertahankan koneksi yang stabil.
Aplikasi:
1Peralatan komunikasi nirkabel: Konektor RF kabel splice tipe N memainkan peran penting dalam peralatan komunikasi nirkabel, seperti stasiun dasar, sistem antena,peralatan transmisi gelombang mikro dan sebagainyaKarakteristik transmisi bandwidth luas dan kinerja kehilangan rendah untuk memastikan transmisi sinyal yang stabil.
2Peralatan elektronik otomotif: Dengan peningkatan elektronik otomotif, konektor tipe N juga digunakan dalam radar mobil, sistem navigasi,pengisian nirkabel dan peralatan lainnya untuk memenuhi permintaan transmisi sinyal frekuensi tinggi.
3Perangkat medis: Dalam bidang perangkat medis, konektor RF kabel konektor tipe N dapat digunakan untuk pemantauan nirkabel perangkat medis, transmisi data, dll.untuk memastikan keakuratan dan data medis real-time.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
