Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| VSWR: | ≤1.3 | Rentang frekuensi: | DC~11GHz |
| Model: | N-J507G-1 | Impedansi: | 50Ω |
| Menyoroti: | CXN3507/MF363A RF Coaxial Connector,N Series RF Coaxial Connector,Klem solder jantan RF konektor koaksial |
||
Konektor tipe N adalah konektor koaksial berulir yang dikenal karena kinerja anti-getaran dan karakteristik listriknya yang sangat baik, biasanya mendukung rentang frekuensi hingga 11GHz.Konektor kami memperpanjang jangkauan ini hingga 18GHzMereka kompatibel dengan berbagai jenis kabel RF dan banyak digunakan dalam penerbangan, radar, gelombang mikro, komunikasi digital, dan instrumen pengujian dan pengukuran.
Kami juga menawarkan pilihan kustomisasi untuk konektor dan adaptor tipe N yang berbeda untuk memenuhi kebutuhan pelanggan tertentu.Flang mount atau mount balok, kami dapat mengakomodasi kebutuhan Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |
Fitur
1Konektor tipe N tersedia dalam berbagai gaya terminasi, termasuk snap/solder, snap/solder (kontak statis), crimp/solder, field replaceable, soldered, atau soldered/soldered.
2Skenario aplikasi:
Konektor tipe N cocok untuk berbagai kabel koaksial, termasuk jenis kehilangan rendah.
Ini unggul di mana daya tinggi dan kinerja tinggi diperlukan dan lebih cocok untuk digunakan dengan kabel kerugian rendah yang lebih besar.
Hal ini banyak digunakan dalam radar, komunikasi, transmisi data dan peralatan aerospace.

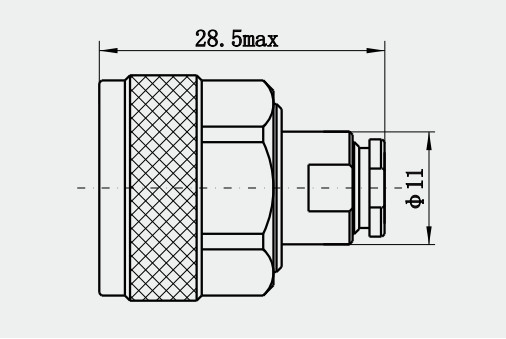

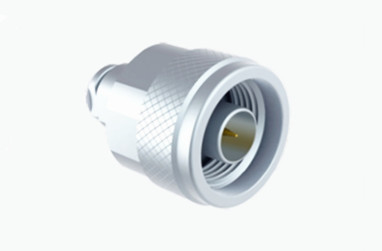

Gambar Rinci
Aplikasi
1Peralatan industri: Dalam sistem otomatisasi dan kontrol industri, konektor N digunakan untuk menghubungkan sensor,pengontrol dan peralatan lainnya untuk memastikan akurasi dan stabilitas transmisi sinyal.
2Lingkungan laut: Konektor N yang tahan terhadap lingkungan laut dirancang untuk peralatan eksplorasi laut dan sistem komunikasi bawah laut,dengan struktur tahan air dan bahan tahan korosi.
3Instrumen pengujian dan pengukuran:Konektor tipe N digunakan di laboratorium dan lingkungan pengujian untuk menghubungkan peralatan pengujian dan mendukung plugging dan unplugging berulang untuk memastikan keandalan proses pengujian.
4. TV siaran: Dalam sistem transmisi TV siaran, konektor N digunakan untuk menghubungkan pemancar, penerima dan antena untuk mendukung transmisi sinyal video dan audio berkualitas tinggi.
