Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas/Berlapis Nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFB3 | Jenis kelamin: | Perempuan |
| Menyoroti: | Konektor Koaksial RF Flange 4 Lubang,50Ω Impedansi N Klem Solder Wanita,3 Kabel fleksibel Wanita Jenis kelamin |
||
Konektor tipe N adalah kopling koaksial berulir yang dikenal karena kemampuan anti-getaran yang kuat dan kinerja listrik yang sangat baik, dengan rentang frekuensi khas hingga 11 GHz.versi khusus kami dapat mendukung frekuensi hingga 18 GHzKonektor ini serbaguna dan kompatibel dengan berbagai jenis kabel RF, membuat mereka banyak digunakan dalam penerbangan, aerospace, sistem radar, komunikasi gelombang mikro, transmisi digital,dan instrumen pengujian dan pengukuran.
Kami menawarkan layanan kustomisasi untuk berbagai konektor dan adaptor tipe N untuk memenuhi kebutuhan pelanggan tertentu.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Tembaga Baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

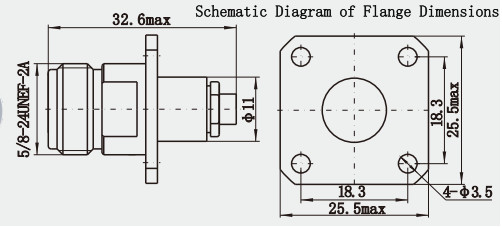

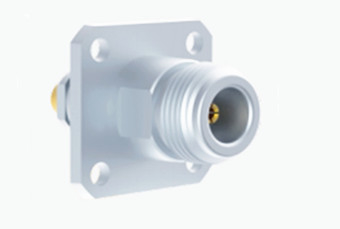

Gambar Rinci
Fitur:
1Konduktor luar: biasanya terbuat dari bahan logam, dengan konduktivitas listrik yang baik dan kekuatan mekanik, tidak hanya sebagai sirkuit transmisi sinyal,tetapi juga berperan dalam memperbaiki dan melindungi bagian dalam.
2Konduktor dalam: juga terbuat dari bahan logam, dan konduktor luar bersama-sama membentuk saluran transmisi sinyal,Desain harus memastikan bahwa transmisi sinyal kehilangan rendah dan efisiensi tinggi.
3.Isolator: terletak di antara konduktor dalam dan luar, digunakan untuk mengisolasi keduanya, untuk mencegah sinyal sirkuit pendek, bahan biasanya dipilih stabilitas dielektrik konstan,ketahanan suhu yang baik.
4.Mekanisme penguncian: penggunaan sambungan berujung, melalui putaran kunci untuk mencapai koneksi yang cepat dan andal,desain ini membuat konektor dalam lingkungan getaran atau kejut juga dapat mempertahankan koneksi yang stabil.
Aplikasi:
1Peralatan komunikasi nirkabel: Konektor koaksial RF tipe N memainkan peran penting dalam peralatan komunikasi nirkabel untuk menghubungkan dan mentransmisikan sinyal RF.Karena transmisi bandwidth yang luas, kehilangan rendah, perisai tinggi dan daya tahan, dapat memenuhi persyaratan tinggi peralatan komunikasi nirkabel untuk kualitas transmisi sinyal.
2.Aerospace: Dalam bidang aerospace, konektor koaksial RF tipe N juga memainkan peran kunci.dan menjaga kondisi kerja yang stabil untuk memastikan keandalan transmisi sinyal.
3Sistem radar: Karena konektor koaksial RF tipe N mendukung rentang frekuensi sinyal hingga 18GHz, mereka juga banyak digunakan dalam sistem radar.Hal ini dapat memenuhi permintaan sistem radar untuk transmisi sinyal frekuensi tinggi.
4Instrumen uji: Konektor koaksial RF tipe N juga merupakan bagian yang sangat penting dari instrumen uji.Metode koneksi yang beragam dan kompatibilitas yang baik membuatnya mampu memenuhi kebutuhan skenario pengujian yang berbeda.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter ((2.4mm, 2.92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
