Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Dilapisi emas/dilapisi nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-JB2G-2 | Jenis kelamin: | Pria |
| Ketahanan Isolasi: | ≥500MΩ | VSWR: | ≤1.3 |
| Menyoroti: | N Male RF Coaxial Connector,Stainless Steel RF Coaxial Connector |
||

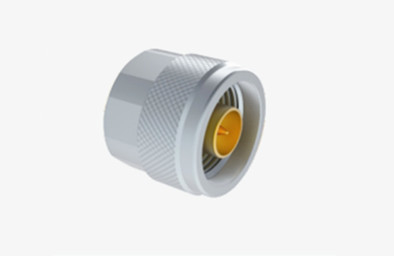

N Konektor Koaksial RF Stainless Steel yang Dilampirkan Pria untuk Kabel 2#Semi-rigid/fleksibel
Konektor tipe N adalah kopling koaksial berulir yang terkenal karena ketahanan yang sangat baik terhadap getaran, kinerja listrik yang unggul, dan rentang frekuensi yang khas hingga 11GHz.Versi khusus kami dapat beroperasi secara efektif hingga 18GHzKonektor ini serbaguna, kompatibel dengan berbagai jenis kabel RF, dan banyak digunakan di sektor seperti penerbangan, aerospace, sistem radar, komunikasi gelombang mikro, transmisi digital,serta dalam peralatan pengujian dan pengukuran.
Kami menawarkan layanan kustomisasi untuk beragam konektor dan adaptor tipe N untuk memenuhi spesifikasi pelanggan secara tepat.opsi pemasangan flange atau balok, kami memiliki kemampuan untuk menyesuaikan solusi untuk kebutuhan unik Anda.
Spesifikasi
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Tembaga Baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

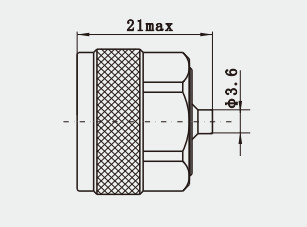

Gambar Rinci
Fitur:
1Konduktor luar: biasanya terbuat dari bahan logam, dengan konduktivitas listrik yang baik dan kekuatan mekanik, tidak hanya sebagai sirkuit transmisi sinyal,tetapi juga berperan dalam memperbaiki dan melindungi bagian dalam.
2Konduktor dalam: juga terbuat dari bahan logam, dan konduktor luar bersama-sama membentuk saluran transmisi sinyal,Desain harus memastikan bahwa transmisi sinyal kehilangan rendah dan efisiensi tinggi.
3. Isolator: terletak di antara konduktor dalam dan luar, digunakan untuk mengisolasi keduanya, untuk mencegah sinyal sirkuit pendek, bahan biasanya dipilih stabilitas dielektrik konstan,ketahanan suhu yang baik.
4Mekanisme penguncian: penggunaan sambungan berujung, melalui putaran kunci untuk mencapai koneksi yang cepat dan dapat diandalkan,desain ini membuat konektor dalam lingkungan getaran atau kejut juga dapat mempertahankan koneksi yang stabil.
Fitur Kinerja
Aplikasi:
1Peralatan komunikasi nirkabel: Konektor koaksial RF tipe N memainkan peran penting dalam peralatan komunikasi nirkabel untuk menghubungkan dan mentransmisikan sinyal RF.Karena transmisi bandwidth yang luas, kehilangan rendah, perisai tinggi dan daya tahan, dapat memenuhi persyaratan tinggi peralatan komunikasi nirkabel untuk kualitas transmisi sinyal.
2. Peralatan elektronik otomotif: Dalam peralatan elektronik otomotif, konektor koaksial RF tipe N juga banyak digunakan.tapi juga memiliki kemampuan tahan debu dan tahan air (IP67), cocok untuk berbagai lingkungan luar ruangan.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
