Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF Tipe N | Pelapisan: | Dilapisi emas/dilapisi nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Rentang frekuensi: | DC~11GHz |
| Model: | N-KFD19 | Jenis kelamin: | Perempuan |
| Menyoroti: | Konektor koaksial RF berlapis nikel,Female Flange PCB Mount RF Connector,Konektor RF jenis N yang dipasang pada PCB |
||
Konektor Tipe N adalah konektor koaksial penghubung berulir dengan kemampuan anti-getaran yang baik dan karakteristik listrik, dan rentang frekuensi khas hingga 11 GHz.Rentang frekuensi kita bisa mencapai hingga 18 GHz.Mereka cocok untuk berbagai jenis kabel RF dan umumnya digunakan dalam penerbangan, aerospace, radar, microwave, komunikasi digital, instrumen pengujian dan pengukuran, dll.Kami menawarkan kustomisasi untuk berbagai konektor dan adaptor tipe N untuk memenuhi kebutuhan pelanggan yang berbeda.kami dapat memberikan solusi yang sesuai dengan kebutuhan Anda.
Spesifikasi
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Perunggu, dilapisi emas |
| Perempuan | Fosfor Perunggu, dilapisi emas | |
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel Passivated |
| Shell / Rumah | Tembaga Baja tahan karat | Pemasangan emas Passivation |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Gasket | Karet silikon | |
| Isolator | PTFE | |
| Daya tahan | 500 Siklus | |

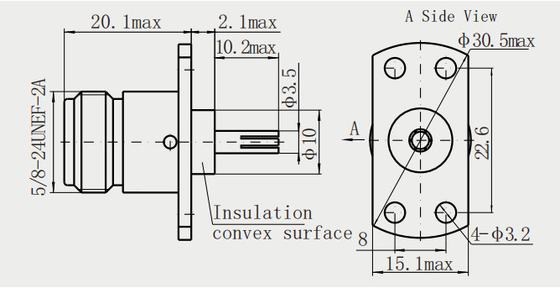

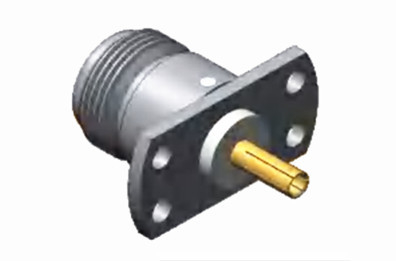

Gambar Rinci
Aplikasi:
Penerbangan dan Aerospace: Konektor tipe N umumnya digunakan dalam sistem avionika, seperti komunikasi pesawat, navigasi, dan sistem pengawasan.
Sistem radar: Konektor ini digunakan dalam sistem radar untuk menyediakan koneksi yang andal dan berkinerja tinggi untuk mengirimkan dan menerima sinyal RF.
Komunikasi Mikrowave dan Wireless: Konektor tipe N digunakan dalam sistem gelombang mikro, seperti komunikasi satelit, stasiun dasar seluler, dan peralatan jaringan nirkabel.
Instrumen pengujian dan pengukuran: Konektor ini digunakan dalam peralatan pengujian, osiloskop, analis spektrum, dan instrumen pengukuran lainnya untuk memastikan transmisi sinyal yang akurat dan stabil.
Perangkat Medis: Konektor tipe N digunakan dalam peralatan pencitraan medis, seperti mesin MRI dan perangkat sinar-X, untuk memfasilitasi koneksi kabel RF.
Consumer Electronics: Konektor ini dapat ditemukan di berbagai perangkat elektronik konsumen, termasuk televisi, radio, dan sistem audio, untuk menghubungkan kabel RF dan antena.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF MCX/MMCX |
| SMP/SSMP RF Connector |
| Segel Hermetik Kaca-Metal |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor Gelombang Milimeter ((2.4mm, 2.92mm) |
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
