Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama produk: | Konektor TNC | Pemasangan: | Berlapis nikel |
---|---|---|---|
Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
Bahan kontak: | Kuningan, BeCu | Bahan: | Tembaga |
Jenis: | lurus | ||
Menyoroti: | konektor sekat tnc,konektor jack tnc |

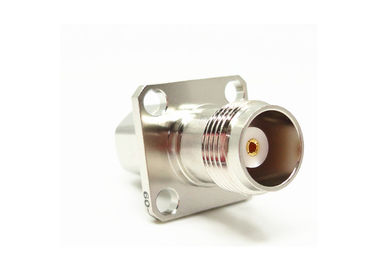

TNC Straight Female 4-hole Flange RF Coaxial Connector untuk Kabel SFF-50-1.5-1/SYV-50-2-1
Produk seri TNC dirancang sebagai versi berujung dari konektor BNC, konektor TNC RF memiliki benang sekrup untuk kawin. Konektor TNC adalah miniatur,unit tahan air berujung dengan impedansi konstan 50 ohm, yang beroperasi dari DC-11ghZ, ada dua jenis konektor TNC: polaritas standar dan terbalik. konektor biaya rendah ini biasanya menggunakan komponen die cast dan cetakan.Sementara kinerja tidak akan sama dengan produk kelas industri atau militer, konektor ini ideal untuk digunakan pada berbagai aplikasi komersial. banyak digunakan untuk koneksi antena, TNC memiliki banyak aplikasi di avionika, pertahanan,komunikasi dan pasar industri umum. polaritas terbalik dan 75 ohm TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik
|
||||
Impedansi
|
50Ω
|
|||
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
Konduktor pusat
|
≤ 1,5mΩ
|
|||
VSMR
|
≤ 1.3
|
Spesifikasi Mekanis
Spesifikasi Lingkungan:
Suhu operasi | -30 sampai +70 ° C |

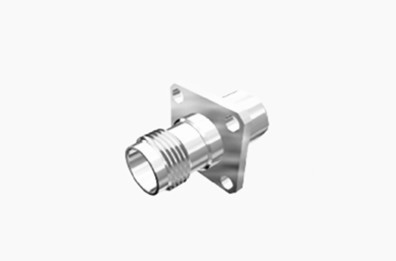

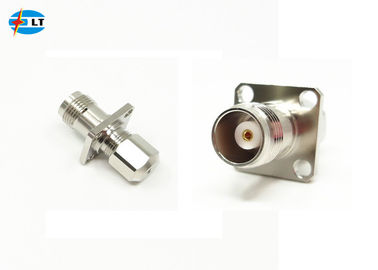

Gambar Rinci
Fitur:
1, Meskipun kinerja tidak akan sama dengan produk kelas industri atau militer, konektor RF crimp ini ideal untuk digunakan pada berbagai aplikasi komersial
2, TNC seri RF konektor elektronik dirancang sebagai versi berujung konektor BNC.
3Konektor RF TNC memiliki benang sekrup untuk kawin. Konektor RF TNC adalah unit tahan air berujung miniatur dengan impedansi konstan 50 ohm, beroperasi dari DC-11 GHz
4, Ada dua jenis konektor TNC: polaritas standar dan terbalik
5, Konektor RF pabrik pemasok china murah ini biasanya menggunakan komponen die cast dan molded.
6, Produk seri TNC adalah semacam penyambung lingkaran, memiliki lebar kerja sering, bergabung dapat diandalkan.
Aplikasi:
1Komunikasi nirkabel:
Konektor TNC banyak digunakan dalam sistem komunikasi nirkabel seperti stasiun dasar, sistem antena dan peralatan radio.Kinerja listriknya yang sangat baik memastikan transmisi sinyal yang stabil dan efisien.
2Peralatan pengujian dan pengukuran:
Dalam peralatan uji dan pengukuran elektronik, konektor TNC digunakan untuk menghubungkan generator sinyal, analis spektrum dan instrumen pengukuran lainnya.Keakuratan tinggi dan karakteristik kehilangan rendah membuat mereka ideal untuk peralatan pengujian.
3Otomatisasi Industri:
Dalam sistem kontrol otomatisasi industri, konektor TNC digunakan untuk menghubungkan berbagai sensor dan pengontrol untuk memastikan transmisi data yang akurat dan real-time.
4Penelitian ilmiah:
Dalam penelitian ilmiah, terutama dalam eksperimen fisika dan peralatan pengamatan astronomi,Konektor TNC digunakan untuk menghubungkan sumber sinyal frekuensi tinggi dan peralatan penerima untuk menyediakan transmisi sinyal kesetiaan tinggi.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
