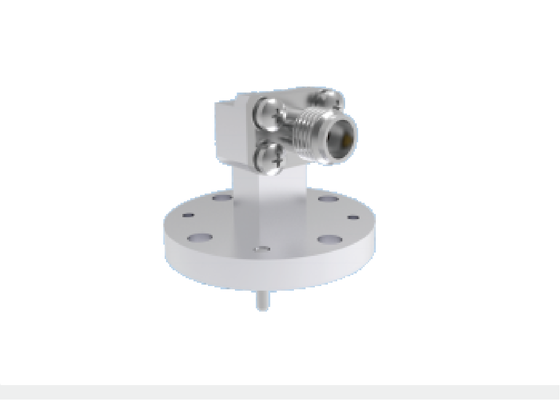

WR22 BJ400 Pandu Gelombang Sudut Kanan Ke Adaptor Koaksial 2.4Mm 4 Lubang Dudukan Flange Bulat 23.9GHz-50.1GHz Komponen Ka Band Aerospace Waveguide

Gambar besar : WR22 BJ400 Pandu Gelombang Sudut Kanan Ke Adaptor Koaksial 2.4Mm 4 Lubang Dudukan Flange Bulat 23.9GHz-50.1GHz Komponen Ka Band Aerospace Waveguide Harga terbaik

Detail produk:

Tempat asal:	Xi'an, Cina
Nama merek:	ELT
Sertifikasi:	ISO 9001, ISO14001
Nomor model:	BTZH-P2K-1

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	MOQ 10 buah
Harga:	Depending on the quantity
Kemasan rincian:	1 pcs/kantong plastik; 100 pcs/karton
Waktu pengiriman:	8-12 minggu setelah menerima pembayaran
Syarat-syarat pembayaran:	T/T atau LC
Menyediakan kemampuan:	Sebagai Persyaratan

Kontak

Detil Deskripsi produk

Nama Produk:	Adaptor WR22 ke koaksial 2.4mm	Model:	BTZH-P2K-1
Rentang Frekuensi:	23.9GHz-50.1GHz	Konduktor Pusat:	Paduan tembaga, pelapisan emas
Konduktor Luar:	Paduan aluminium, oksidasi konduktif warna alami	Struktur:	Sudut Kanan
Pelabuhan Koaksial:	2.4mm	Pelabuhan Pemandu Gelombang:	BJ400/WR22
Metode Pemasangan:	Pemasangan Flange Bulat 4 Lubang	VSWR:	≤1.25
Kerugian Penyisipan:	≤0,25dB	Berat:	≤16g
Menyoroti:	Panduan gelombang WR22 ke adaptor koaksial 2 , 4 mm , komponen pandu gelombang kedirgantaraan Ka band

Deskripsi Produk:

Panduan gelombang ke adaptor gelombang 2.4mm mm

Elite Electronics memproduksi adaptor pandu gelombang-ke-koaksial tingkat kedirgantaraan berkinerja tinggi yang disediakan dalam dua konstruksi inti: konfigurasi peluncuran akhir dan sudut kanan. Mencakup rentang frekuensi yang luas dari 5,3 GHz hingga 145 GHz, opsi pandu gelombang persegi panjang kami mencakup spesifikasi standar BJ / WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Antarmuka koaksial yang tersedia mencakup seri SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm, dan 0,8 mm, dengan setiap port pandu gelombang diberi peringkat untuk operasi bandwidth penuh di seluruh pita frekuensi yang ditentukan.

Dengan konstruksi mekanis yang kokoh, tapak kompak, kinerja RF konsisten yang unggul, dan bobot rendah di bawah 20 gram, adaptor transisi pandu gelombang-coax dirgantara kami banyak digunakan dalam aplikasi dirgantara satelit dan pesawat ruang angkasa.

Dimensi Garis Besarkonektor pandu gelombang WR22 hingga 2,4 mm:

Nomor Model:BTZH-P2K-1

WR22 BJ400 Pandu Gelombang Sudut Kanan Ke Adaptor Koaksial 2.4Mm 4 Lubang Dudukan Flange Bulat 23.9GHz-50.1GHz Komponen Ka Band Aerospace Waveguide 0

Lebih banyak konektor pandu gelombang,jangan ragu untuk menghubungi kami untuk katalog produk. |Solusi Khusus Tersedia

Aplikasi:

Xi'an Elite Electronics adalah Produsen terkemuka Solusi Interkoneksi Sistematisterutama melayani ruang angkasa, penerbangan, navigasi, radar, komunikasi, pengukuran,elektronikbidang. Produk kami yang berkualitas tinggi menggunakan bahan terbaik dan proses yang ketat untuk memastikan daya tahan dan keandalan di lingkungan yang keras.

WR22 BJ400 Pandu Gelombang Sudut Kanan Ke Adaptor Koaksial 2.4Mm 4 Lubang Dudukan Flange Bulat 23.9GHz-50.1GHz Komponen Ka Band Aerospace Waveguide 1

Pengepakan & Pengiriman

Kemasan:

Itupandu gelombang WR 22 hingga koaksial 2.4mmkonektordikemas dengan hati-hati dalam karton untuk memastikan perlindungannya selama transit.

WR22 BJ400 Pandu Gelombang Sudut Kanan Ke Adaptor Koaksial 2.4Mm 4 Lubang Dudukan Flange Bulat 23.9GHz-50.1GHz Komponen Ka Band Aerospace Waveguide 2

Pengiriman:

Kami mengirimkannyapandu gelombang WR22 ke koaksial 2.4mmkonektormenggunakan layanan kurir yang andal untuk memastikan pengiriman yang aman dan cepat kepada pelanggan kami. Pelanggan akan mendapatkan pelacakan NO. setelah pengiriman.

Perbandingan Pelabuhan Pandu Gelombang

BJ (Standar Cina)	Wr	Frekuensi (GHz)	Lebar Bagian Dalam	Tinggi Bagian Dalam	Frekuensi Umum. Pita
BJ70	WR137	5.38～8.17	34.85	15.8	Pita C/X
BJ84	WR112	6.57～9.99	28.5	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku frekuensi rendah.
BJ140	WR62	11.90～18.00	15.8	7.9	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Frekuensi Ku tinggi/K rendah.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka frekuensi rendah.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.69	2.845	Ka Frekuensi tinggi. / kamu
BJ500	WR19	39.20～59.60	4.775	2.388	Pita UV/V
BJ620	WR15	50.00～75.00	3.759	1.88	pita V
BJ740	WR12	60,50～91,90	3.099	1.549	Pita E
BJ900	WR10	75.00～110.0	2.54	1.27	Pita W
BJ1200	WR08	92,20～140,0	2.032	1.016	Pita F
