Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Artikel: | Konektor Gelombang Milimeter | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Bahan: | Tembaga | Kata kunci: | Konektor MMW 2,4mm |
| Pemasangan: | Berlapis Emas | Aplikasi: | RF |
| Jenis konektor: | Konektor Panel Flange 2 Lubang | ||
| Menyoroti: | Konektor Koaksial MMW RF Frekuensi Tinggi,2.4mm Female Flange Panel Connector |
||

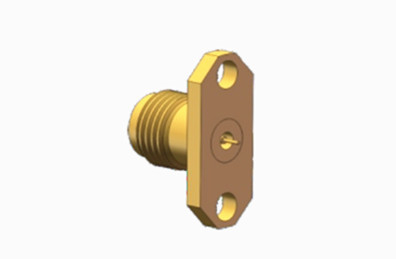

2.4mm Wanita Kuning Plated Flange RF MMW Koaksial Konektor
Rentang produk 2,4mm terdiri dari konektor gelombang milimeter (MMW) berkinerja tinggi yang beroperasi pada frekuensi hingga 50 GHz.konektor ini membanggakan atribut seperti ukuran kompakMereka banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan aplikasi gelombang milimeter.
Konektor koaksial 2.4mm 50 Ohm presisi disesuaikan untuk aplikasi RF dan gelombang mikro universal.termasuk komunikasi seluler dan satelit, konektor ini memastikan peralatan yang akurat dan kabel antarmuka.Mereka dirancang dengan dielektrik udara dan menggabungkan dukungan plastik kehilangan rendah untuk konduktor pusat, meningkatkan kinerja dan umur panjang mereka.
Spesifikasi(mm):
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 150 VRMS (maks. permukaan laut) |
| Tegangan Tahan Dielektrik | 500 VRMS (maks. permukaan laut) |
|
Rasio gelombang tegangan berdiri |
≤ 1.3 |
| Resistensi kontak | Pusat Konduktor ≤ 4,0 mΩ |
| Konduktor luar ≤ 2,5 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah |
Kuningan, dilapisi emas |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
| Kerugian penempatan | < 0,04 sqrt (f (GHz)) dB |
| Kisaran suhu | -65 °C~+165 °C |
| Pin kontak | Pemasangan Emas |
Fitur:
Konektor ini dirancang untuk menangani rentang frekuensi hingga 50GHz, dengan impedansi karakteristik 50Ω.Dimensi kompatibel dengan SMA yang ada, 3,5mm, dan 2,92mm konektor, yang memungkinkan untuk penyesuaian yang tepat dan menggabungkan fitur unggul dari desain sebelumnya di antarmuka koneksi.Soket konektor ini dirancang dengan empat slot, yang meningkatkan fleksibilitas dan mengurangi keausan pada konduktor internal, sehingga meningkatkan keandalan operasi.
Aplikasi:
1Peralatan Komunikasi: Karena kinerja frekuensi tinggi yang luar biasa, konektor ini banyak digunakan dalam menghubungkan antena dan perangkat komunikasi,memastikan stabilitas dan efisiensi dalam transmisi sinyal.
2Instrumen: Dalam peralatan pengujian dan pengukuran, konektor gelombang 2,4 mm umumnya digunakan dalam analis jaringan, analis spektrum,dan instrumen presisi tinggi lainnya untuk memastikan akurasi pengukuran.
3Sistem RFID dan SDR: Sistem Identifikasi Frekuensi Radio (RFID) dan Sistem Radio Terdefinisi Perangkat Lunak (SDR) membutuhkan konektor dengan frekuensi tinggi dan keandalan, di mana 2.Konektor gelombang 4mm juga menunjukkan kinerja yang sangat baik.
