Nikel berlapis n kumis bulkhead flange mount rf konektor koaxial

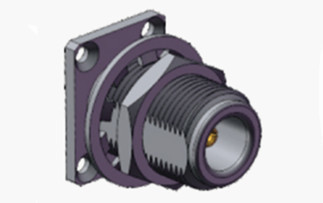

Gambar besar : Nikel berlapis n kumis bulkhead flange mount rf konektor koaxial Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	N-kyfd1

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, L/C, Western Union
Menyediakan kemampuan:	1.000.000 Potongan Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	Konektor Koaksial RF Tipe N	Pemasangan:	Berlapis nikel
Impedansi:	50Ω	Rentang frekuensi:	DC~11GHz
Model:	N-kyfd1	Jenis kelamin:	Perempuan

Nickel Plated N Bulkhead Female Flange Mount RF Coaxial Connector

Konektor tipe N menggunakan mekanisme keterlibatan benang sekrup, memberikan ketahanan getaran yang luar biasa dan kinerja listrik yang dioptimalkan.model canggih kami memperluas kemampuan operasi ke 18 GHzKonektor ini mempertahankan kompatibilitas dengan berbagai jenis kabel RF dan merupakan komponen integral di seluruh avionika, sistem aerospace, jaringan radar, aplikasi gelombang mikro,infrastruktur komunikasi digital, dan peralatan pengukuran presisi.

Tim insinyur kami mengkhususkan diri dalam pembuatan solusi jenis N yang disesuaikan untuk memenuhi spesifikasi yang tepat.atau desain pemasangan flange, kami menyediakan adaptor dan konektor sepenuhnya disesuaikan untuk memenuhi kebutuhan aplikasi yang tepat.

Spesifikasi

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Karakteristik Listrik
Impedansi	50Ω
Jangkauan Frekuensi	DC ~ 11GHz ((Max.18GHz)
Tegangan nominal	1000VRMS* ((Max.Level Laut)
Dielektrik Tegangan-resistensi	1500VRMS* ((Max.Level Laut)
Resistensi Isolasi	≥ 5000MΩ
Resistensi Pusat	Konduktor luar	≤ 0,5mΩ
	Konduktor pusat	≤ 1,5mΩ
VSWR	≤ 1.3
Karakteristik Bahan & Mekanik
Konduktor Pusat	Pria	Perunggu, dilapisi emas
	Perempuan	Fosfor Perunggu, dilapisi emas
Kontak yang Kuat	Fosfor Perunggu	Berlapis nikel Passivated
Shell / Rumah	Tembaga Baja tahan karat	Pemasangan emas Passivation
Clamp Kabel	Tembaga	Berlapis nikel
Isolator	PTFE
Gasket	Karet silikon
Daya tahan	500 Siklus

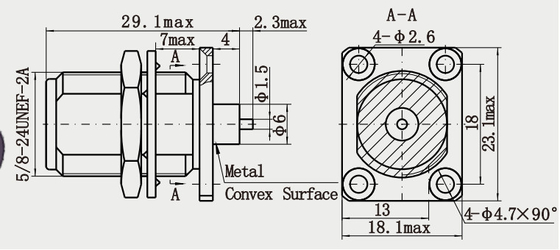

Gambar Rinci

Nikel berlapis n kumis bulkhead flange mount rf konektor koaxial 0

Nikel berlapis n kumis bulkhead flange mount rf konektor koaxial 1

Fitur:

1Desain kopling berujung: Koneksi yang dapat diandalkan melalui peregangan putar, memberikan stabilitas mekanik yang baik dan ketahanan getaran, cocok untuk lingkungan getaran (misalnya, aerospace,peralatan mobil).
2. Multi-mounting: Mendukung konfigurasi Straight, Right Angle, Flange Mount atau Bulkhead Mount untuk memenuhi persyaratan ruang yang berbeda.

Aplikasi:

1. Penyiaran dan Radio dan Televisi
Broadcast TV Transmitter: Digunakan untuk menghubungkan pemancar dengan antena untuk mentransmisikan sinyal RF frekuensi tinggi (misalnya, pita UHF/VHF) untuk memastikan cakupan sinyal yang stabil34.
Jaringan TV kabel: Dalam sistem distribusi kabel, konektor tipe N digunakan untuk menghubungkan kabel koaksial dengan peralatan untuk mendukung transmisi sinyal analog/digital3.
2Instrumen pengujian dan pengukuran
Vektor Network Analyzer/Spectrum Analyzer: Digunakan sebagai antarmuka standar untuk menghubungkan perangkat yang sedang diuji dengan instrumen untuk mendukung pengujian sinyal presisi tinggi (misalnya, DC hingga 18 GHz) 14.
Generator sinyal/osiloskop: untuk input/output sinyal RF untuk memastikan refleksi rendah dan kehilangan rendah1

Katalog produk:

Adaptor RF

Rangkaian Kabel RF

Segel Hermetik Kaca-Metal

Konektor Seri J30J

Sambung-sambung putar gelombang mikro

Panduan gelombang ke adaptor koaksial

Konektor RF SMA/SSMA

SMP/SSMP RF Connector

Konektor RF MCX/MMCX

Konektor RF TNC

Konektor RF tipe N

Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm)

Kemasan & Pengiriman:

* Karton Ekspor Standar
* Menurut kebutuhan pelanggan

Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
