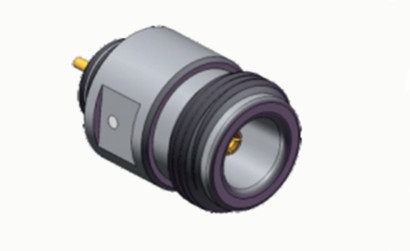

N Perisai Wanita Microstrip RF Koaksial Konektor dengan Pin Kuningan
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF Tipe N | Pemasangan: | Berlapis Emas |
|---|---|---|---|
| Jenis kelamin: | Perempuan | Rentang frekuensi: | DC~11GHz |
| Model: | N-KYD13 | Impedansi: | 50Ω |
N Perisai Wanita Microstrip RF Koaksial Konektor dengan Pin Kuningan
Konektor Tipe-N adalah antarmuka koaksial berulir yang terkenal dengan ketahanan getaran yang kuat, kinerja listrik yang unggul,dan frekuensi operasi yang khas hingga 11 GHz dengan model canggih kami memperluas kapasitas ini ke 18 GHzKonektor serbaguna ini menunjukkan integritas sinyal yang luar biasa di berbagai platform kabel RF dan menemukan aplikasi luas dalam rekayasa aerospace, sistem radar, teknologi gelombang mikro,Telekomunikasi digital, instrumen RF, dan lingkungan pengujian frekuensi tinggi.
Kami mengkhususkan diri dalam pembuatan solusi Tipe-N yang disesuaikan untuk memenuhi berbagai spesifikasi teknis.Kemampuan kustomisasi kami mencakup orientasi konektor (konfigurasi standar atau sudut lurus), gaya pemasangan (panel-mount, chassis-mount, atau desain-mount flange), dan konfigurasi adaptor khusus, memastikan integrasi yang tepat ke dalam kebutuhan sistem unik Anda.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 11GHz ((Max.18GHz) | |
| Tegangan nominal | 1000VRMS* ((Max.Level Laut) | |
| Dielektrik Tegangan-resistensi | 1500VRMS* ((Max.Level Laut) | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor luar | ≤ 0,5mΩ |
| Konduktor pusat | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan,
Berlapis nikel |
| Perempuan | Fosfor Perunggu,
Berlapis nikel |
|
| Kontak yang Kuat | Fosfor Perunggu | Berlapis nikel |
| Shell / Rumah | Kuningan, baja tahan karat |
Berlapis nikel |
| Clamp Kabel | Tembaga | Berlapis nikel |
| Isolator | PTFE | |
| Gasket | Karet silikon | |
| Daya tahan | 500 Siklus | |

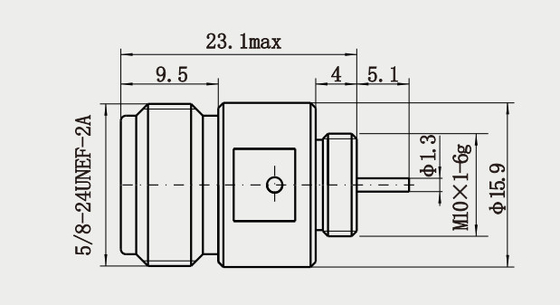

Gambar Rinci
Fitur:
1. Karakteristik mekanik
Desain kopling berujung: koneksi yang dapat diandalkan melalui peregangan putar, memberikan stabilitas mekanik yang baik dan ketahanan getaran, cocok untuk lingkungan getaran (misalnya, aerospace,peralatan mobil).
Multi-mounting: Mendukung konfigurasi Straight, Right Angle, Flange Mount atau Bulkhead Mount untuk memenuhi persyaratan ruang yang berbeda.
Ketahanan: Bahan logam (seperti kuningan atau stainless steel) dikombinasikan dengan plating (seperti plating emas atau perak) untuk memastikan ketahanan haus, ketahanan korosi dan keandalan jangka panjang.
Aplikasi:
1. bidang penerbangan dan ruang angkasa
Sistem radar: digunakan untuk menghubungkan modul transceiver radar dan antena, beradaptasi dengan kebutuhan transmisi sinyal frekuensi tinggi bertenaga tinggi14.
Peralatan perang elektronik: Dalam sistem komunikasi dan gangguan militer, konektor N menyediakan koneksi yang dapat diandalkan yang tahan getaran, tahan air dan tahan debu14.
Peralatan avionik: digunakan dalam sistem komunikasi dan navigasi di udara, beradaptasi dengan suhu ekstrim dan lingkungan kejut mekanis14.
2Industri dan Penelitian
Eksperimen gelombang mikro dan RF R&D: Mendukung pengujian sinyal frekuensi tinggi dan integrasi peralatan di lingkungan laboratorium, seperti desain antena dan analisis bahan14.
Pusat data berkinerja tinggi: untuk koneksi RF berkecepatan tinggi antara server dan perangkat komunikasi untuk memastikan integritas sinyal4.
Katalog produk:
| Adaptor RF |
| Rangkaian Kabel RF |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Panduan gelombang ke adaptor koaksial |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
Kemasan & Pengiriman:
* Karton Ekspor Standar
* Menurut kebutuhan pelanggan
Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
