N Perisai Wanita RF Koaksial Konektor dengan Microstrip

Gambar besar : N Perisai Wanita RF Koaksial Konektor dengan Microstrip Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	N-KYD9

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, L/C, Western Union
Menyediakan kemampuan:	1.000.000 Potongan Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	Konektor Koaksial RF Tipe N	Pemasangan:	Berlapis Emas/Berlapis Nikel
Impedansi:	50Ω	Rentang frekuensi:	DC~11GHz
Model:	N-KYD9	Jenis kelamin:	Perempuan

N Perisai Wanita RF Koaksial Konektor dengan Microstrip

Konektor tipe N adalah antarmuka koaksial yang dirancang dengan presisi dan berujung pada utas yang terkenal dengan ketahanan getaran yang luar biasa, kinerja listrik yang dioptimalkan, dan kemampuan frekuensi yang diperpanjang.Sementara model standar biasanya mendukung hingga 11 GHz, konfigurasi canggih kami mencapai bandwidth operasional hingga 18 GHz.Konektor serbaguna ini menjaga integritas sinyal di berbagai jenis kabel RF dan merupakan komponen integral dalam sistem keandalan tinggi di seluruh teknik kedirgantaraan, jaringan radar, telekomunikasi microwave, transmisi data digital, dan platform instrumentasi RF.Kami mengkhususkan diri dalam merancang solusi jenis N yang disesuaikan untuk memenuhi persyaratan aplikasi khusus dan tantangan lingkungan.

Spesifikasi

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Karakteristik Listrik
Impedansi	50Ω
Jangkauan Frekuensi	DC ~ 11GHz ((Max.18GHz)
Tegangan nominal	1000VRMS* ((Max.Level Laut)
Dielektrik Tegangan-resistensi	1500VRMS* ((Max.Level Laut)
Resistensi Isolasi	≥ 5000MΩ
Resistensi Pusat	Konduktor luar	≤ 0,5mΩ
	Konduktor pusat	≤ 1,5mΩ
VSWR	≤ 1.3
Karakteristik Bahan & Mekanik
Konduktor Pusat	Pria	Perunggu, dilapisi emas
	Perempuan	Fosfor Perunggu, dilapisi emas
Kontak yang Kuat	Fosfor Perunggu	Berlapis nikel Passivated
Shell / Rumah	Tembaga Baja tahan karat	Pemasangan emas Passivation
Clamp Kabel	Tembaga	Berlapis nikel
Isolator	PTFE
Gasket	Karet silikon
Daya tahan	500 Siklus

Gambar Rinci

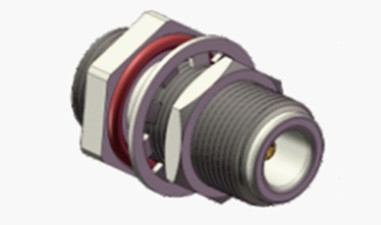

N Perisai Wanita RF Koaksial Konektor dengan Microstrip 0

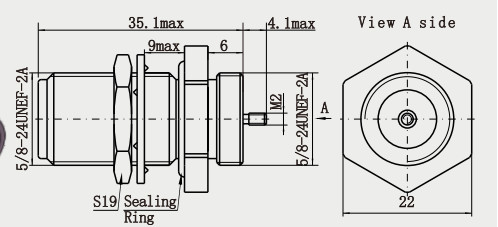

N Perisai Wanita RF Koaksial Konektor dengan Microstrip 1

Fitur:

1. Berbagai fleksibilitas: Kompatibel dengan berbagai kabel RF (misalnya kabel semi-rigid, kabel fleksibel), dapat dikonversi dengan konektor SMA, BNC, TNC dan lainnya melalui adaptor,cocok untuk peralatan microwave, kedirgantaraan, radar, instrumen pengujian dan bidang lainnya 245.
2. Pengelolaan daya tinggi: cocok untuk aplikasi RF daya tinggi, seperti stasiun dasar, pemancar, komunikasi satelit, dll, dengan kapasitas daya yang lebih besar dari konektor kecil (misalnyaBNC) 36.
3Operasi yang nyaman: sambungan berujung memudahkan penyambungan dan pemutusan cepat secara manual atau dengan alat, dan beberapa model mendukung metode crimping tanpa solder4.
4Potensi masalah: perhatian harus diberikan pada pencocokan impedansi (50Ω dan 75Ω tidak dapat dicampur), peningkatan refleksi karena keausan penempatan dan penghapusan,serta kerusakan yang disebabkan oleh penyalahgunaan (seperti terlalu ketat) 35.

Aplikasi:

1. Jaringan Televisi Kabel: Menghubungkan kabel koaksial 75Ω dalam transmisi batang (misalnya sistem CATV) untuk mendukung transmisi sinyal analog / digital.
2Transmitter Broadcast: RF output port untuk FM/UHF transmitter untuk menahan sinyal siaran daya tinggi.
3Produksi film dan televisi: menghubungkan mikrofon nirkabel kamera, peralatan transmisi video (seperti transmisi gelombang mikro).
4Peralatan gelombang mikro: Mengirim sinyal gelombang mikro bertenaga tinggi di oven gelombang mikro, peralatan pemanasan RF.
5Detektor radar: RF koneksi front-end untuk radar menghindari tabrakan mobil, radar cuaca.
Akselerator partikel/Resonansi Magnetik Nuklir: Transmisi sinyal kontrol frekuensi tinggi atau energi RF dalam peralatan penelitian ilmiah.

Katalog produk:

Adaptor RF

Rangkaian Kabel RF

Segel Hermetik Kaca-Metal

Konektor Seri J30J

Sambung-sambung putar gelombang mikro

Panduan gelombang ke adaptor koaksial

Konektor RF SMA/SSMA

SMP/SSMP RF Connector

Konektor RF MCX/MMCX

Konektor RF TNC

Konektor RF tipe N

Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm)

Kemasan & Pengiriman:

* Karton Ekspor Standar
* Menurut kebutuhan pelanggan

Catatan:
Kami memiliki lebih dari 10.000 jenisN tipe Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
