Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Artikel: | Konektor Gelombang Milimeter | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Bahan: | kuningan/baja tahan karat | Kata kunci: | Konektor MMW 2,4mm |
| Pemasangan: | Plating Emas/Pasivasi | Aplikasi: | RF |
| Jenis konektor: | Konektor Panel Flange 4 Lubang | ||
| Menyoroti: | 2.4mm Female Microstrip RF Connector,Konektor RF Microstrip Flange 4 lubang,Stainless Steel Microstrip RF Connector |
||

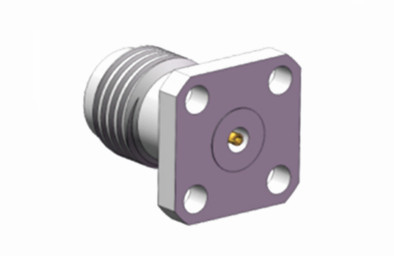

2.4mm Female Microstrip RF Connector Material stainless steel dengan 4 lubang Flange
Konektor 2,4 mm mewakili kelas konektor gelombang milimeter (MMW) berkinerja tinggi, yang beroperasi pada frekuensi hingga 50 GHz.Mereka menggunakan antarmuka udara dengan sambungan berujung dan dibedakan oleh ukuran kompak mereka, konstruksi ringan, frekuensi operasi yang tinggi, dan koneksi yang dapat diandalkan.Atribut ini membuat mereka sangat berguna dalam pengukuran gelombang mikro frekuensi tinggi dan aplikasi gelombang milimeter.
Aplikasi RF dan microwave umum sering menggunakan konektor koaksial 2,4 mm 50 Ohm presisi tinggi.konektor ini berfungsi dalam lingkungan uji dan pengukuran yang beragam, meliputi komunikasi seluler ke satelit, memastikan peralatan yang tepat dan kabel interkoneksi yang cocok.konektor ini dibangun untuk menahan penggunaan berulangMereka dirancang dengan dielektrik udara dan menggabungkan dukungan plastik kerugian rendah untuk konduktor pusat, meningkatkan efisiensi dan fungsionalitas keseluruhan mereka.

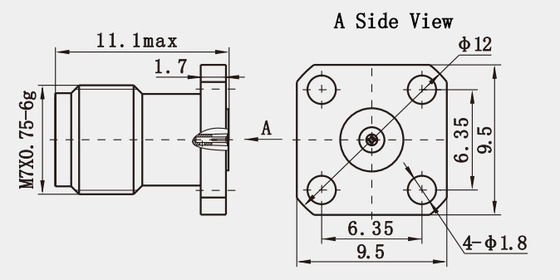

Spesifikasi(mm):
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 40 GHz |
| Nomor tegangan | 150 VRMS (maks. permukaan laut) |
| Tegangan Tahan Dielektrik | 500 VRMS (maks. permukaan laut) |
|
Rasio gelombang tegangan berdiri |
≤ 1.3 |
| Resistensi kontak | Pusat Konduktor ≤ 4,0 mΩ |
| Konduktor luar ≤ 2,5 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah |
Kuningan, dilapisi emas |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
| Kerugian penempatan | < 0,04 sqrt (f (GHz)) dB |
| Kisaran suhu | -65 °C~+165 °C |
| Pin kontak | Pemasangan Emas |
Fitur:
1. Low Insertion Loss:
Dirancang untuk meminimalkan kehilangan transmisi sinyal, konektor RF stainless steel 2,4mm menawarkan kerugian penempatan yang sangat rendah.terutama dalam aplikasi frekuensi tinggi.
2. rentang frekuensi tinggi:
Mendukung frekuensi dari DC hingga 50GHz, konektor ini cocok untuk berbagai aplikasi frekuensi tinggi.
3Kompatibilitas Dimensi:
Secara mekanis kompatibel dengan ukuran 1,85 mm, konektor RF stainless steel 2,4 mm dapat digunakan secara bergantian dengan konektor 1,85 mm dalam sistem yang sama,memberikan kenyamanan untuk desain dan peningkatan sistem.
Aplikasi:
1. Aplikasi Antena
Koneksi Antena Berkinerja Tinggi: Konektor 2,4 mm banyak digunakan dalam koneksi antena berkinerja tinggi karena rentang frekuensi tinggi dan karakteristik kehilangan sisipan yang rendah.dalam komunikasi nirkabel dan sistem penerimaan satelit, konektor ini memastikan stabilitas transmisi sinyal dan meminimalkan kehilangan energi.
Lingkungan luar yang keras: Berkat bahan bodi stainless steel yang pasif, konektor 2,4 mm tahan korosi dan cocok untuk lingkungan luar yang keras,seperti antena stasiun basis komunikasi seluler.
2. Aplikasi Audio
Peralatan Audio Profesional: Dalam peralatan audio profesional, terutama di mana transmisi frekuensi tinggi diperlukan, konektor 2,4 mm menawarkan metode koneksi yang andal dan berkinerja tinggi.Hal ini memastikan transmisi audio fidelitas tinggi dalam sistem suara canggih dan peralatan rekaman profesional.
Sistem Suara Langsung: Untuk konser, teater, dan acara besar lainnya, konektor 2,4mm lebih disukai untuk menghubungkan berbagai perangkat audio, seperti speaker dan mixer,karena daya tahan dan kegunaan ulang mereka.
