Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Baja tahan karat | Jenis kelamin: | Pria |
|---|---|---|---|
| Nama produk: | 2.4mm | Kata kunci: | Adaptor Gelombang Milimeter |
| Artikel: | Adaptor Gelombang Milimeter | Pemasangan: | Berlapis nikel |
| Aplikasi: | RF | Pelapisan Permukaan: | Pasif |
| Menyoroti: | MF540A Konektor Koaksial Kabel,2.4mm RF Kabel Koaksial Konektor,Konektor koaksial kabel RF stainless steel |
||

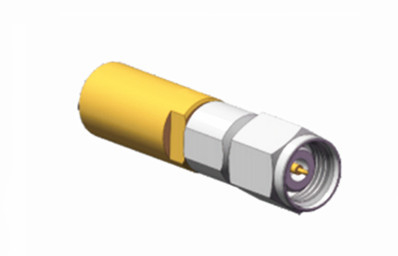

2.4mm Pria Stainless Steel RF Kabel Koaksial Konektor untuk MF540A Kabel
Konektor seri 2.4 adalah konektor gelombang milimeter berkinerja tinggi yang dirancang untuk frekuensi hingga 50GHz, ditandai dengan antarmuka udara dan koneksi berujung.desain ringanKonektor ini banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan peralatan gelombang milimeter.

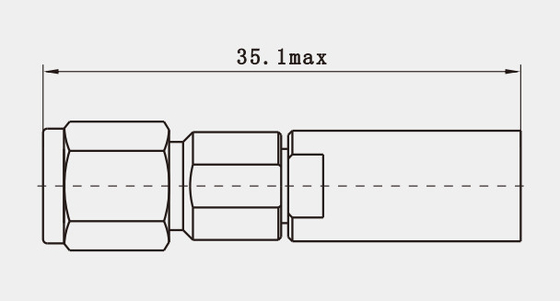

Spesifikasi 2.4mm Pria Stainless Steel RF Kabel Koaksial Konektor untuk MF540A Kabel(mm):
Data spesifik model didasarkan pada data dalam lembar spesifikasi produk
| Impedansi | 50 Ω |
| Jangkauan Frekuensi | DC - 50 GHz |
| Nomor tegangan | 170VRMS (Maks. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 500 VRMS (maks. permukaan laut) |
|
Rasio gelombang tegangan berdiri |
≤ 1,05+0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 2 mΩ |
| Konduktor luar ≤ 3 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah |
Kuningan, dilapisi emas |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |
| Kerugian penempatan | < 0,04 sqrt (f (GHz)) dB |
| Kisaran suhu | -65 °C~+165 °C |
Fitur:
Konektor RF kabel 2,4 mm mengadopsi desain dielektrik udara canggih yang menghasilkan VSWR rendah dan kehilangan sisipan.Fitur ini sangat penting untuk transmisi frekuensi tinggi karena kehilangan sisipan rendah secara signifikan mengurangi kehilangan energi selama transmisi sinyal, sementara VSWR rendah membantu meningkatkan stabilitas sinyal dan efisiensi transmisi.memenuhi persyaratan rentang frekuensi yang ketat dari sistem komunikasi kecepatan tinggi modern.
Desain mekanik konektor ini juga cerdik, dengan diameter konduktor luar 2,4 mm yang memungkinkan kompatibilitas dengan konektor seri 1,85 mm.Desain ini tidak hanya meningkatkan fleksibilitas dalam penggunaan tetapi juga memungkinkan penyesuaian dan koneksi yang lebih baik antara perangkat yang berbedaBerkat presisi dan daya tahan yang tinggi, konektor RF 2,4 mm banyak digunakan dalam bidang pengukuran presisi dan sistem komunikasi gelombang milimeter,seperti dalam peralatan pengujian dan pengukuran.
Aplikasi:
1. Analis Jaringan Frekuensi Tinggi
Konektivitas Perangkat: Konektor RF kabel 2,4 mm banyak digunakan dalam analizer jaringan frekuensi tinggi. Konektor ini, yang dirancang dengan antarmuka udara, dapat mencapai kinerja dan stabilitas yang sangat tinggi,terutama dalam lingkungan pengujian hingga 50GHzMereka terutama digunakan untuk menghubungkan peralatan uji ke perangkat yang sedang diuji, memastikan akurasi dan keandalan selama transmisi sinyal.
2Peralatan pengujian dan pengukuran
Pengujian Kalibrasi: Konektor RF 2,4 mm digunakan secara signifikan dalam berbagai peralatan pengujian dan pengukuran.Desain dielektrik udara presisi mereka memungkinkan pengukuran yang sangat akuratMereka umumnya digunakan dalam laboratorium dan perangkat kalibrasi jalur produksi untuk memastikan standar kinerja yang seragam di seluruh peralatan pengujian yang berbeda.
Alat pengukuran presisi: konektor 2,4 mm juga banyak digunakan dalam tes evaluasi peluncuran akhir dan peralatan pengujian board-end.memastikan konsistensi dalam setiap pengukuran dan memberikan kenyamanan yang cukup bagi insinyur.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
