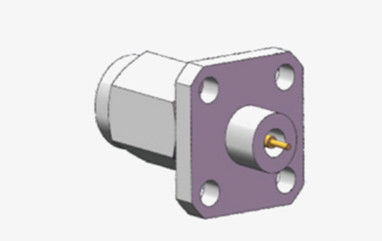

2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector dengan Microstrip
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Koaksial RF 2.4mm | Pemasangan: | Plating Emas/Pasivasi |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Jenis: | Pria | VSWR: | ≤1.05+0.005f |
| Bahan: | kuningan/baja tahan karat | Rentang frekuensi: | DC～50GHz |
| Nama Produk: | Konektor Koaksial RF 2.4mm | ||
| Menyoroti: | Konektor RF stainless steel 2.4mm,Konektor microstrip plug male 2.4mm,Konektor RF gelombang milimeter 2.4mm |
||
2.4 Milimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip
Konektor 2.4mm adalah contoh konektor gelombang milimeter (MMW) canggih yang berfungsi efektif hingga 50 GHz. Konektor ini menggunakan antarmuka udara yang digabungkan dengan pengencang berulir, dicatat karena dimensinya yang ramping, bobot minimal, frekuensi operasi yang tinggi, dan tautan yang andal. Karakteristik tersebut menjadikannya vital dalam penilaian gelombang mikro frekuensi tinggi dan pemanfaatan gelombang milimeter.
Dalam konteks RF dan gelombang mikro standar, sering digunakan konektor 2.4mm koaksial presisi 50 Ohm. Konektor ini, yang terkenal karena kinerjanya yang luar biasa, merupakan bagian integral dalam berbagai pengaturan pengujian dan pengukuran, mulai dari komunikasi seluler hingga tautan satelit, menjamin kompatibilitas yang akurat antara perangkat dan kabel. Dibuat dari baja tahan karat yang kokoh, konektor ini dibuat untuk menahan penggunaan berulang. Konektor ini dirancang dengan sistem dielektrik udara dan dilengkapi dengan penyangga konduktor tengah yang terbuat dari plastik loss-rendah, yang meningkatkan efisiensi dan fungsionalitas keseluruhannya.

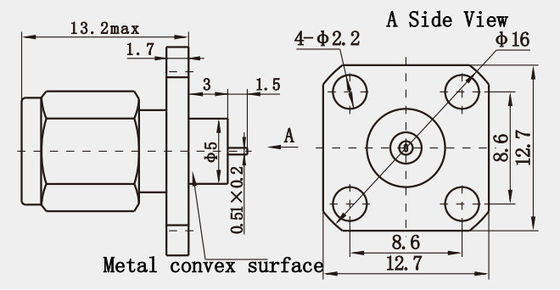

Gambar Garis Besar :(mm)
Spesifikasi :
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Rentang Frekuensi
|
DC～50GHz
|
|||
|
Tegangan Terukur
|
170VRMS (Maksimum permukaan laut)
|
|||
|
Tegangan Dielektrik
|
500VRMS (Maksimum permukaan laut)
|
|||
|
Resistansi Isolasi
|
≥5000MΩ
|
|||
|
Resistansi Kontak |
Konduktor luar
|
≤2mΩ
|
||
|
Konduktor tengah
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Dimensi Antarmuka:
Fitur:
1. Daya Tahan:
Dibuat dengan bahan bodi pasif baja tahan karat dan pin kontak tembaga berilium, konektor memastikan daya tahan dan stabilitas kinerja jangka panjang. Baja tahan karat juga memberikan ketahanan korosi yang sangat baik, membuatnya cocok untuk digunakan di lingkungan yang keras.
2. Berbagai Aplikasi:
Jenis konektor ini berlaku di berbagai bidang, termasuk antena, audio, televisi, dan radio, karena kinerja dan keandalannya yang tinggi memenuhi persyaratan koneksi RF yang ketat di area ini.
Keunggulan:
| Produk Normal | Produk Elite | |
| Rentang Frekuensi | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Daya Tahan | 300 Siklus | >500 Siklus |
Aplikasi:
1. Aplikasi Radio
Peralatan Radio Amatir dan Profesional: Dalam komunikasi radio amatir dan radio Citizens Band (CB), konektor 2.4mm digunakan untuk menghubungkan berbagai perangkat radio berkat kinerja yang stabil dan kompatibilitas mekanisnya. Konektor ini menyediakan transmisi sinyal yang andal dan keamanan koneksi yang ditingkatkan melalui mekanisme peng coupling yang dikencangkan dengan sekrup.
Aplikasi VHF Maritim: Dalam komunikasi maritim, terutama pada peralatan radio Very High Frequency (VHF), konektor 2.4mm lebih disukai karena ketahanan korosi dan daya tahannya yang tinggi. Konektor ini mempertahankan kinerja andal jangka panjang di lingkungan laut, menghindari kerusakan akibat air laut dan kelembaban.
2. Aplikasi Instrumen dan Sistem Gelombang Milimeter
Instrumen Uji Presisi Tinggi: Konektor 2.4mm memainkan peran penting dalam instrumen uji presisi tinggi di laboratorium dan lini produksi. Misalnya, dalam penganalisis jaringan dan generator sinyal, konektor ini memastikan transmisi sinyal yang tepat dan stabilitas koneksi, menjamin keakuratan hasil pengujian.
Produk Utama Kami:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNC Konektor Gelombang Milimeter(2.4mm, 2.92mm) |
| Rakitan Kabel RF |
| Adaptor Gelombang Pipa ke Koaksial |
| Segel Hermetik Kaca-ke-Logam |
| Konektor Seri J30J |
| Sendi Putar Gelombang Mikro |
CATATAN:
Kami memiliki lebih dari 10.000 jenisKonektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Andals.
