| Nama produk: | Konektor Koaksial RF 2.4mm | Pemasangan: | Pasif |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Jenis: | Pria | Waktu hidup: | 500Siklus |
| Aplikasi: | Komputer/LAN | Bahan: | Baja tahan karat |
| Menyoroti: | 2.4mm Male RF Kabel Konektor,Kabel gelombang milimeter RF kabel konektor,Konektor Kabel RF Semi-fleksibel |
||

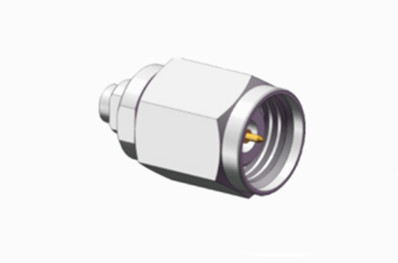

2.4mm Male RF Cable Connector untuk 1# Semi-rigid/Semi-flexible Millimeter Wave Cable
Konektor seri 2.4 adalah konektor gelombang milimeter yang menawarkan kinerja tinggi untuk operasi hingga 50GHz.
Konektor seri 2.4 dirancang untuk frekuensi hingga 50GHz dan memiliki antarmuka udara dan koneksi berujung.kemampuan frekuensi tinggiKonektor ini banyak digunakan dalam pengukuran gelombang mikro frekuensi tinggi dan peralatan gelombang milimeter.
Rancangan2.4mm Male RF Cable Connector untuk 1# Semi-rigid/Semi-flexible Millimeter Wave Cable Aku tidak tahu.
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Spesifikasi2.4mm Male RF Cable Connector untuk 1# Semi-rigid/Semi-flexible Millimeter Wave Cable (mm):
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC 50GHz
|
|||
|
Tegangan nominal
|
170VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
500VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 5000MΩ
|
|||
|
Resistensi kontak |
Konduktor luar
|
≤2mΩ
|
||
|
Konduktor pusat
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

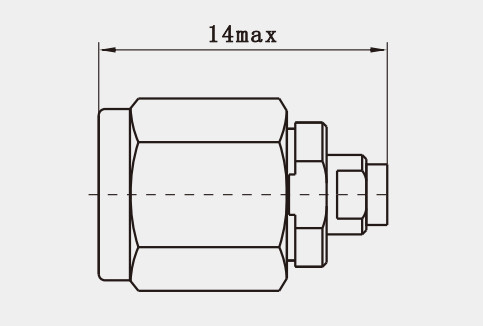

Gambar rinci dari2.4mm Male RF Cable Connector untuk 1# Semi-rigid/Semi-flexible Millimeter Wave Cable(mm):
Fitur:
1. Kinerja Frekuensi Tinggi:
Jangkauan Frekuensi: Konektor 2,4 mm dirancang untuk digunakan hingga 50 GHz, cocok untuk aplikasi yang membutuhkan bandwidth yang luas.
Tidak ada Mode Urutan Tinggi: Pada 50GHz, konektor 2,4mm tidak menghasilkan mode Urutan Tinggi, memastikan transmisi sinyal yang jelas dan akurat.
Interface Berkinerja Tinggi: Konektor ini menunjukkan karakteristik antarmuka berkinerja tinggi dalam 50GHz, menjadikannya sangat baik untuk aplikasi frekuensi tinggi.
2. Desain kompak:
Ukuran dan Berat: Dengan diameter konduktor luar 2,4 mm, konektor 2,4 mm lebih kecil dan lebih ringan daripada konektor gelombang milimeter lainnya,membuatnya ideal untuk aplikasi terbatas ruang dan portabel.
Kompatibilitas mekanik: Konektor 2,4mm secara mekanis kompatibel dengan konektor kecil lainnya seperti konektor 1,85mm tetapi tidak dapat dihubungkan langsung ke ukuran yang lebih besar seperti 2,92mm, 3,5mm,atau konektor SMA, memastikan integrasi sistem dan keamanan.
Aplikasi:
1. Pengukuran presisi
High-Frequency Network Analyzer: Konektor 2,4mm banyak digunakan dalam analizer jaringan frekuensi tinggi dengan frekuensi operasi hingga 50GHz.Aplikasi ini membutuhkan presisi tinggi dan keandalan dari konektor untuk memastikan akurasi dan repeatability dalam pengukuran.
Peralatan pengukuran gelombang mikro: Dalam peralatan gelombang mikro yang membutuhkan pengukuran yang tepat, konektor 2,4 mm lebih disukai karena kinerja listrik dan stabilitas mekaniknya yang sangat baik.Desainnya yang kompak memungkinkan pemasangan dalam perangkat pengukuran terbatas sementara menyediakan konektivitas berkinerja tinggi.
2. Analis Jaringan Frekuensi Tinggi
Aplikasi kelas instrumen: Konektor 2,4 mm adalah produk pertama yang tersedia dalam produksi, instrumen, dan kelas metrologi, sehingga digunakan secara luas dalam berbagai instrumen pengujian frekuensi tinggi.Konektor ini dapat menahan frekuensi penggunaan yang tinggi sambil mempertahankan kinerja stabil jangka panjang.
Antarmuka Uji Standar: Karena desain standar dan penerimaan industri yang luas, konektor 2,4 mm telah menjadi antarmuka yang disukai untuk banyak peralatan uji standar,Memastikan kompatibilitas dan interoperabilitas antara perangkat.
