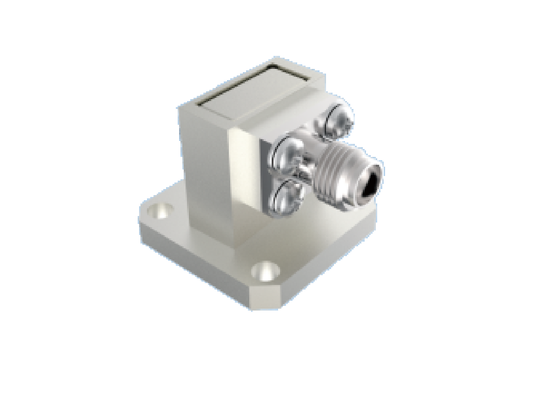

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band
WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

Gambar besar :  Harga terbaik

Detail produk:
Tempat asal: Xi'an, Cina
Nama merek: ELT
Sertifikasi: RoHS
Nomor model: BTZH-P1H-3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: MOQ 10 untuk produksi baru
Harga: Depending on the quantity
Kemasan rincian: 1 pcs/kantong plastik; 100 pcs/karton
Waktu pengiriman: 8-12 minggu
Syarat-syarat pembayaran: T/T atau LC
Menyediakan kemampuan: Sebagai Persyaratan
Kontak
Detil Deskripsi produk
Nama Produk: Pandu gelombang ke Adaptor 2.92mm model: BTZH-P1H-3
Rentang Frekuensi: 18GHz~26.5GHz Impedansi: 50Ω
DWV: 500V Resistensi Isolasi: ≥5000MΩ
VSWR: ≤1.25 Kerugian penyisipan: ≤0,25dB
Suhu: -55℃ ~125℃
Menyoroti:

WR 42 waveguide right angle adapter

,

2.92mm K type RF connector

,

Aerospace waveguide adapter 18GHz-26.5GHz

WR 42 Komponen Pemandu Gelombang Aerospace ke 2.92mm K Adaptor Tipe Ku/K Band 15GHz ~ 22GHz Konektor RF Aerospace Sudut Kanan dengan Kerugian Masuk Rendah


Elite Electronics memproduksi gelombang kelas aerospace untuk adaptor koaksial, tersedia dalam dua jenis struktural:jenis peluncuran dan sudut lurus. Frekuensi berkisar dari 5,3 GHz hingga 145 GHz. Port pembimbing gelombang persegi panjang meliputi: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)



Sampul antarmuka koaksial SMA, 2,92 mm, 2,4 mm dan 1,85 mm, 1,0 mm, 0,8 mmmasing-masing.Pelabuhan waveguide mendukung bandwidth waveguide penuh.≤20 g), produk ini banyak digunakan dalam berbagai jenis pesawat ruang angkasa.



Fitur Desain Komponen Pemandu Gelombang
  • Desain kompak
  • Operasi pita frekuensi hingga 145GHz
  • Konstruksi yang kokoh untuk keandalan
  • Tersedia dalam berbagai konfigurasi: akhir peluncuran, opsi sudut lurus
  • VSWR rendah & kehilangan sisipan rendah


50Ω 18GHz~26.5GHz WR 42 / BJ220 Pemandu Gelombang ke 2.92mm Adaptor K Band Komponen Pemandu Gelombang Sudut Kanan dengan VSWR Rendah
Model: BTZH-P1H-3
Catatan: Silakan hubungi penjualan bebas untuk rincian model lebih lanjut dari Komponen Aerospace of Waveguide.
Catatan: Silakan periksa katalog kami untuk model yang lebih mirip sesuai dengan aplikasi Anda.
Aplikasi
Xi'an Elite Electronics mengkhususkan diri dalam solusi interkoneksi sistematis untuk industri yang menuntut termasuk:
  • Sistem aerospace dan penerbangan
  • Peralatan navigasi dan radar
  • Sistem komunikasi
  • Instrumen pengukuran
  • Aplikasi elektronik
Industrial applications of SSMA connectors
Pengemasan & Pengiriman
Setiap komponen pembimbing gelombang sudut kanan WR42 ke 2,92mm adaptor aerospace terbungkus dengan hati-hati untuk memastikan perlindungan selama transportasi:
Kami menggunakan layanan kurir yang dapat diandalkan untuk pengiriman cepat, menyediakan pelanggan dengan informasi pelacakan saat pengiriman.
Informasi terkait dari Pelabuhan Pemandu Gelombang: (hanya untuk referensi)
BJ WR Frekuensi (GHz) Lebar bagian dalam Tinggi bagian dalam Band Frekuensi Umum
BJ70 WR137 5.38 ¢8.17 34.85 15.80 Band C/X
BJ84 WR112 6.57 ¢9.99 28.50 12.62 Band X
BJ100 WR90 8.20 ¢ 12.50 22.86 10.16 Band X
BJ120 WR75 9.84 ¢ 15.00 19.05 9.525 Ku frekuensi rendah.
BJ140 WR62 11.90 ¢ 18.00 15.80 7.90 Ku Band
BJ180 WR51 15.80 ¢ 24.00 12.95 6.48 Ku frekuensi tinggi / K rendah.
BJ220 WR42 18.00 ¢ 26.50 10.67 5.33 Band K
BJ260 WR34 21.70 ¢ 33.00 8.636 4.318 Frekuensi rendah.
BJ320 WR28 26.50 ¢ 40.00 7.112 3.556 Ka
BJ400 WR22 33.00 ¢ 50.00 5.690 2.845 Ka Frekuensi tinggi. / U
BJ500 WR19 39.20 ¢ 59.60 4.775 2.388 Band U/V
BJ620 WR15 50.00 ¢ 75.00 3.759 1.880 Band V
BJ740 WR12 60.50 ¢ 91.90 3.099 1.549 Band E
BJ900 WR10 75.00 ¢ 110.0 2.540 1.270 Band W
BJ1200 WR08 92.20 ¢ 140.0 2.032 1.016 Band F
