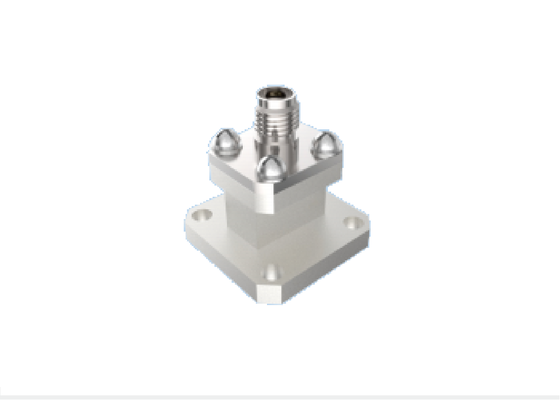

WR 42 Waveguide Ke Adaptor Tipe K 2.92Mm 18GHz ~ 26.5GHz Konektor RF Aerospace Peluncuran Akhir Digunakan untuk K Band

Gambar besar : WR 42 Waveguide Ke Adaptor Tipe K 2.92Mm 18GHz ~ 26.5GHz Konektor RF Aerospace Peluncuran Akhir Digunakan untuk K Band Harga terbaik

Detail produk:

Tempat asal:	Xi'an, Cina
Nama merek:	ELT
Sertifikasi:	RoHS
Nomor model:	BTZH-H1H-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	MOQ 10 untuk produksi baru
Harga:	Depending on the quantity
Kemasan rincian:	1 pcs/kantong plastik; 100 pcs/karton
Waktu pengiriman:	8-12 minggu
Syarat-syarat pembayaran:	T/T atau LC
Menyediakan kemampuan:	Sebagai Persyaratan

Kontak

Detil Deskripsi produk

Nama Produk:	Komponen Panduan Gelombang Pesawat Udara	Model:	BTZH-H1H-3
Rentang Frekuensi:	18GHz~26.5GHz	Impedansi:	50Ω
DWV:	500V	Resistensi Isolasi:	≥5000MΩ
VSWR:	≤1.25	Kerugian Penyisipan:	≤0,25dB
Suhu:	-55℃ ~125℃
Menyoroti:	Adaptor pendorong gelombang WR 42 18GHz-26 , 5GHz , 2Konektor RF tipe 92mm K

WR 42 Pemandu Gelombang ke 2.92mm K Adaptor Tipe Ku/K Band 15GHz~22GHz End Launch Aerospace Komponen Pemandu Gelombang dengan Kerugian Insersi Rendah

Elite Electronics memproduksi komponen Aerospace Waveguide, tersedia dalam dua jenis struktural:jenis peluncuran dan sudut lurus. Frekuensi berkisar dari 5,3 GHz hingga 145 GHz. Port pembimbing gelombang persegi panjang meliputi: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

Sampul antarmuka koaksial SMA, 2,92 mm, 2,4 mm dan 1,85 mm, 1,0 mm, 0,8 mmmasing-masing.Pelabuhan waveguide mendukung bandwidth waveguide penuh.≤20 g), produk ini banyak digunakan dalam berbagai jenis pesawat ruang angkasa.

Fitur Desain Komponen Pemandu Gelombang Aerospace

Desain kompak
Operasi pita frekuensi hingga 145GHz
Konstruksi yang kokoh untuk keandalan
Tersedia dalam berbagai konfigurasi: akhir peluncuran, opsi sudut lurus
VSWR rendah & kehilangan sisipan rendah

50Ω 18GHz~26.5GHz WR 42 / BJ220 Pemandu Gelombang ke 2.92mm Adaptor K Band End Launch Aerospace RF Connectors dengan VSWR Rendah

Model: BTZH-H1H-3

Catatan: Silakan hubungi penjualan dengan bebas untuk rincian model lebih lanjut.

Catatan: Silakan periksa katalog kami untuk model yang lebih mirip sesuai dengan aplikasi Anda.

Aplikasi Komponen Pemandu Gelombang Aerospace

Xi'an Elite Electronics mengkhususkan diri dalam solusi interkoneksi sistematis untuk industri yang menuntut termasuk:

Sistem aerospace dan penerbangan
Peralatan navigasi dan radar
Sistem komunikasi
Instrumen pengukuran
Aplikasi elektronik

Pengemasan & Pengiriman

Setiap komponen peluncur gelombang antariksa ujung dikemas dengan hati-hati untuk memastikan perlindungan selama transportasi:

Kami menggunakan layanan kurir yang dapat diandalkan untuk pengiriman cepat, menyediakan pelanggan dengan informasi pelacakan saat pengiriman.

Informasi terkait dari Pelabuhan Pemandu Gelombang: (hanya untuk referensi)

BJ	WR	Frekuensi (GHz)	Lebar bagian dalam	Tinggi bagian dalam	Band Frekuensi Umum
BJ70	WR137	5.38 ¢8.17	34.85	15.80	Band C/X
BJ84	WR112	6.57 ¢9.99	28.50	12.62	Band X
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	Band X
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku frekuensi rendah.
BJ140	WR62	11.90 ¢ 18.00	15.80	7.90	Ku Band
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku frekuensi tinggi / K rendah.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Band K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Frekuensi rendah.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.690	2.845	Ka Frekuensi tinggi. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	Band U/V
BJ620	WR15	50.00 ¢ 75.00	3.759	1.880	Band V
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	Band E
BJ900	WR10	75.00 ¢ 110.0	2.540	1.270	Band W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Band F
