Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

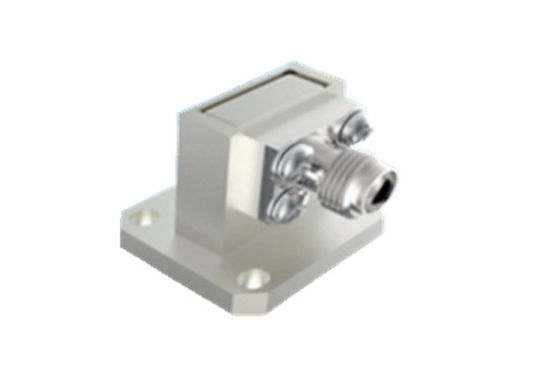

| Nama produk: | 2.92 Adaptor Pandu Gelombang Koaksial RF | Kekuatan gelombang kontinu: | 2W |
|---|---|---|---|
| Frekuensi: | (187,5/a)GHz~(285,7/a)GHz | Ketahanan Isolasi: | ≥5000MΩ |
| Aplikasi: | komunikasi | Bahan: | Tembaga |
| Suhu Kisaran Suhu Penyimpanan Terukur: | -55°C~+100°C | Jangkauan suhu operasi: | -65°C~+125°C |
| Menyoroti: | Adaptor koaksial sisi komunikasi,BJ260 Adaptor Koaksial Masuk Sisi,2.92 Tipe Side Feed Coaxial Adapter |
||
Perusahaan kami mengkhususkan diri dalam memproduksi konverter coaxial waveguide yang disesuaikan untuk aplikasi pesawat ruang angkasa, tersedia dalam dua konfigurasi yang berbeda: langsung dan sisi.
Konverter ini dirancang untuk beroperasi di spektrum frekuensi yang luas dari 5,3 GHz hingga 110 GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, dan BJ900. Di sisi koaksial, antarmuka kami kompatibel dengan seri SMA, seri 2.92mm, seri 2.4mm, seri 1.85mm,antara lainSetiap model dirancang dengan tepat untuk mendukung lebar band penuh dari jenis wavelengide masing-masing.
Fitur utama konverter waveguide kami termasuk konstruksi yang kuat, dimensi eksternal yang kompak, kinerja listrik yang sangat baik dengan konsistensi tinggi, dan desain ringan (≤20 gram).Karakteristik ini membuat mereka sangat disukai dalam berbagai aplikasi pesawat ruang angkasa, memastikan konektivitas dan kinerja yang optimal dalam lingkungan aerospace yang menantang.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Parameter Utama | |||
| Daya gelombang terus menerus | 2W | ||
| Jangkauan Frekuensi | (187.5/a) GHz~(285.7/a) GHz,a adalah dimensi sisi panjang port waveguide | ||
| Jangkauan suhu operasi | -65°C~+125°C | ||
| Resistensi Isolasi | ≥ 5000MΩ | ||
| lainnya | |||
| Ketebalan plating | Ketebalan lapisan plating emas pada kontak pusat ≥1,27μm | ||
| Porositas plating | Asam nitrat cair | Dalam wadah transparan dengan berat spesifik 1,316 (suhu 25°C±3°C), 30 s | |
| Asam nitrat pekat | Konsentrasi 68% murni secara analitis dalam wadah pada 25°C±3°C,20min | ||
| Rentang suhu penyimpanan nominal | -55°C~+100°C | ||
Gambar garis besar:(mm)
Fitur:
1.Desain struktural: Adaptor koaksial gelombang kelas aerospace biasanya mengadopsi struktur transformasi impedansi bertahap, yang membantu mencapai pencocokan impedansi yang lebih baik,sehingga mengurangi pantulan dan kehilangan gelombang elektromagnetikSelain itu,Desain struktural mencakup rongga atas dan bawah untuk memungkinkan kontrol presisi dari langkah pencocokan selama pemrosesan dan untuk lebih meningkatkan keseragaman perangkat dan kinerja listrik.
2.Adaptabilitas lingkungan: Adaptor koaksial gelombang kelas ruang angkasa harus beradaptasi dengan lingkungan ruang angkasa yang keras, termasuk getaran kejut, vakum termal dan kondisi lainnya.Mereka akan dirancang dengan mempertimbangkan perlindungan daya adaptasi lingkungan, dan kemampuan penyesuaian lingkungan dari perangkat akan ditingkatkan melalui bahan yang disukai, proses yang lebih baik dan desain struktur yang lebih baik.
Aplikasi:
1. Komunikasi satelit: Dalam sistem komunikasi satelit, adaptor koaksial panduan gelombang kelas pesawat ruang angkasa digunakan untuk menghubungkan komponen yang berbeda di satelit, seperti antena,amplifier dan filter, untuk memastikan stabilitas dan keandalan transmisi sinyal.
2Sistem radar: Dalam sistem radar pesawat ruang angkasa, konverter ini digunakan untuk memungkinkan transmisi dan pemrosesan sinyal radar yang efisien,meningkatkan akurasi deteksi dan jangkauan sistem radar.
Katalog produk:
1.85 seri
2.4seri
2.92seri
SMAseri
Seri SMP
Seri SMPM
Produk Isolator Kaca
Adaptor Panduan Gelombang Koaksial
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
