WR42 18-26.5GHz Waveguide ke 2.92mm Right Angle Coaxial Adapter untuk Pesawat Luar Angkasa

Gambar besar : WR42 18-26.5GHz Waveguide ke 2.92mm Right Angle Coaxial Adapter untuk Pesawat Luar Angkasa Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	ZH-P1H-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1.000.00 Potongan Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	2.92 Adaptor Pandu Gelombang Koaksial RF	Kekuatan gelombang kontinu:	2W
Ketahanan Isolasi:	≥5000MΩ	Rentang frekuensi:	18-26,5GHz
Sesuai dengan RoHS:	Ya.	Aplikasi:	Dirgantara
Ukuran pandu gelombang:	WR-42	VSWR:	≤1.25
Kerugian penyisipan:	≤0,25 dB	Berat badan:	≤18g
Menyoroti:	BJ220 Adaptor Panduan Gelombang , Adaptor Pemandu Gelombang Berkinerja Tinggi , 2Adaptor Panduan Gelombang.92mm

WR42 18-26.5GHz Waveguide ke 2.92mm Right Angle Coaxial Adapter untuk Pesawat Luar Angkasa

^{Adaptor pendorong gelombang koaksial untuk pesawat ruang angkasa yang diproduksi oleh Elite Electronic dibagi menjadi dua bentuk struktural, peluncuran ujung dan jenis sudut lurus, dengan kisaran frekuensi 5,3 GHz hingga 110 GHz.}

^{Port pembimbing gelombang persegi panjang di ujung pembimbing gelombang adalah WR137 ((BJ70), WR112 ((BJ84), WR90 ((BJ100), WR75 ((BJ120), WR62 ((BJ140), WR51 ((BJ180), WR42 ((BJ220), WR34 ((BJ260), WR28 ((BJ320), WR22 ((BJ400), WR18 ((BJ500),WR14 ((BJ620), WR12 ((BJ740), WR10 ((BJ900).}

^{Antarmuka ujung koaksial dengan seri SMA, seri 2.92, seri 2.4, seri 1.85 dll. Setiap produk port waveguide mencakup seluruh bandwidth waveguide,dan produk memiliki struktur yang handal, dimensi eksternal kecil, kinerja listrik yang sangat baik dan konsistensi, dan berat ringan (≤20g), dll. Mereka telah banyak digunakan dalam berbagai jenis pesawat ruang angkasa.}

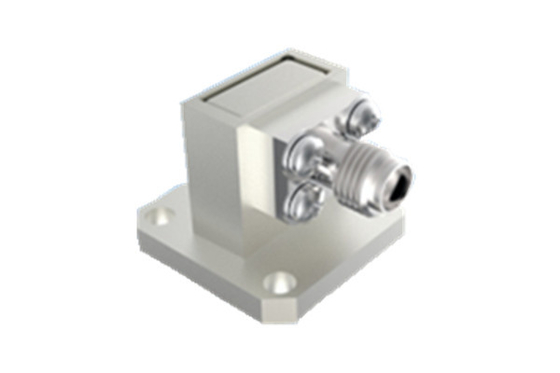

WR42 18-26.5GHz Waveguide ke 2.92mm Right Angle Coaxial Adapter untuk Pesawat Luar Angkasa 0

Spesifikasi:

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Parameter Utama
Daya gelombang terus menerus		2W
Jangkauan Frekuensi		(187.5/a) GHz~(285.7/a) GHz,a adalah dimensi sisi panjang port waveguide
Jangkauan suhu operasi		-65°C~+125°C
Resistensi Isolasi		≥ 5000MΩ
lainnya
Ketebalan plating		Ketebalan lapisan plating emas pada kontak pusat ≥1,27μm
Porositas plating	Asam nitrat cair	Dalam wadah transparan dengan berat spesifik 1,316 (suhu 25°C±3°C), 30 s
	Asam nitrat pekat	Konsentrasi 68% murni secara analitis dalam wadah pada 25°C±3°C,20min
Rentang suhu penyimpanan nominal		-55°C~+100°C

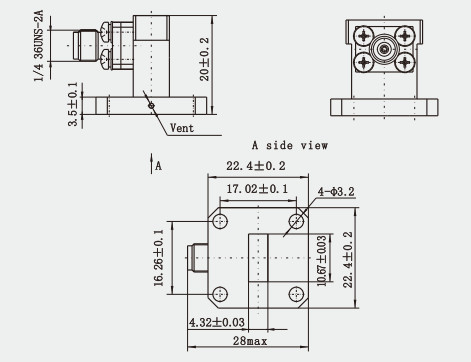

Gambar garis besar:(mm)

WR42 18-26.5GHz Waveguide ke 2.92mm Right Angle Coaxial Adapter untuk Pesawat Luar Angkasa 1

Fitur:

^{Bandwidth lebar:Adaptor koaksial mendukung berbagai frekuensi, yang membuatnya dapat disesuaikan dengan berbagai aplikasi gelombang mikro dan gelombang milimeter.}
^{Kerugian Penempatan Rendah:Adaptor pendorong gelombang ke koaksial ini dirancang untuk mengoptimalkan jalur transmisi sinyal dan mengurangi kehilangan energi, yang mengurangi kehilangan sisipan dan meningkatkan efisiensi sistem secara keseluruhan.}
^{VSWR rendah:VSWR (stand wave ratio) adalah ukuran penting dari tingkat refleksi sinyal.yang menunjukkan bahwa ia kurang reflektif dalam pita frekuensi operasi, dan mampu mengkonversi sinyal secara efisien dari satu jenis jalur transmisi ke yang lain tanpa memperkenalkan gangguan atau distorsi yang berlebihan.}
^{Kompak:Ukuran konektor koaksial 2,92mm yang relatif kecil membuatnya berguna dalam aplikasi terbatas ruang seperti peralatan komunikasi aerospace dan portabel.}

Aplikasi:

^{Komunikasi satelit:Dalam sistem komunikasi satelit, 2.Adaptor coaxial waveguide digunakan untuk mengubah sinyal coaxial dari stasiun bumi menjadi sinyal yang cocok untuk transmisi melalui waveguide untuk komunikasi yang efisien dengan satelit.}
^{Sistem radar:Dalam sistem radar,Adaptor waveguide to coax ini digunakan untuk menghubungkan port coaxial pemancar radar dan penerima ke port waveguide dari sistem antena untuk memastikan transmisi sinyal radar yang efisien.}
^{Komunikasi nirkabel:Dalam stasiun dasar komunikasi nirkabel, 2.Adaptor koaksial pembimbing gelombang digunakan untuk mengubah sinyal koaksial di dalam stasiun basis menjadi sinyal transmisi yang cocok untuk sistem pembimbing gelombang antena eksternal.}

Referensi silang dari standar pembimbing gelombang

Standar Cina	Standar Internasional	Jangkauan frekuensi (GHz)
BJ70	WR137	5.38 ~ 8.17
BJ84	WR112	6.57 ~ 9.99
BJ100	WR90	8.20 ~ 12.5
BJ120	WR75	9.84 ~ 15.0
BJ140	WR62	11.9 ~ 18.0
BJ180	WR51	14.5 ~ 22.0
BJ220	WR42	17.6 ~ 26.7
BJ260	WR34	21.7 ~ 33.0
BJ320	WR28	26.3 ~ 40.0
BJ400	WR22	32.9 ~ 50.1
BJ500	WR18	39.2 ~ 59.6
BJ620	WR14	49.8 ~ 75.8
BJ740	WR12	60.5 ~ 91.9
BJ900	WR10	73.8~112
