WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter Untuk Aerospace

Gambar besar : WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter Untuk Aerospace Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	ZH-H1G-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	1.000.000 Potongan Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	2.92 Adaptor Pandu Gelombang Koaksial RF	Kekuatan gelombang kontinu:	2W
Frekuensi:	(187,5/a)GHz~(285,7/a)GHz	Ketahanan Isolasi:	≥5000MΩ
Aplikasi:	komunikasi	Bahan:	Tembaga
Suhu Kisaran Suhu Penyimpanan Terukur:	-55°C~+100°C	Jangkauan suhu operasi:	-65°C~+125°C
Menyoroti:	2.92 Jenis Adaptor Panduan Gelombang , Adaptor Pemandu Gelombang Berkinerja Tinggi , BJ180 Adaptor Panduan Gelombang

Adaptor Pandu Gelombang Peluncuran Akhir K2.92mm WR51 15-22GHz ke Koaksial untuk Dirgantara

^{Adaptor pandu gelombang koaksial untuk pesawat ruang angkasa yang diproduksi oleh Elite Electronic dibagi menjadi dua bentuk struktural, peluncuran akhir dan tipe sudut kanan, dengan rentang frekuensi 5.3GHz hingga 110GHz.}

^{Port pandu gelombang persegi panjang di ujung pandu gelombang adalah WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).}

^{Antarmuka ujung koaksial dengan seri SMA, seri 2.92, seri 2.4, seri 1.85, dll. Setiap produk port pandu gelombang mencakup seluruh bandwidth pandu gelombang, dan produk memiliki struktur yang andal, dimensi eksternal kecil, kinerja dan konsistensi listrik yang sangat baik, dan ringan (≤20g), dll. Mereka telah banyak digunakan dalam berbagai jenis pesawat ruang angkasa.}

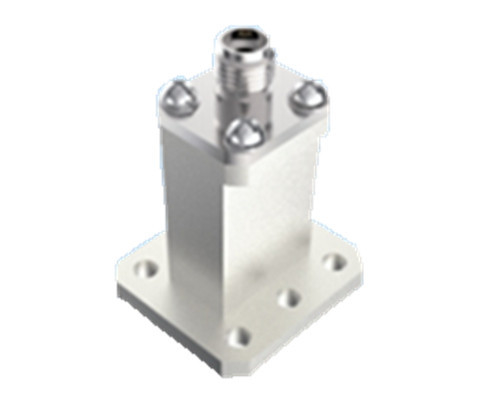

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter Untuk Aerospace 0

Spesifikasi:

Catatan: Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Parameter Utama
Daya gelombang kontinu		2W
Rentang Frekuensi		(187.5/a)GHz~(285.7/a)GHz, a adalah dimensi sisi panjang port pandu gelombang
Rentang Suhu Operasi		-65°C~+125°C
Resistansi Isolasi		≥5000MΩ
Lainnya
Ketebalan pelapisan		Ketebalan lapisan pelapisan emas pada kontak tengah ≥1.27μm
Porositas pelapisan	Asam nitrat encer	Dalam wadah transparan dengan berat jenis 1.316 (suhu 25°C±3°C), 30s
	Asam nitrat pekat	Konsentrasi 68% murni analitis dalam wadah pada 25°C±3°C, 20 menit
Rentang Suhu Penyimpanan Terukur		-55°C~+100°C

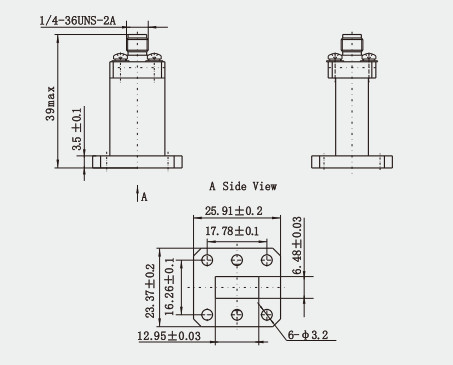

Gambar Garis Besar:(mm)

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter Untuk Aerospace 1

Fitur:

^{Kompatibilitas yang kuat: Konverter koaksial pandu gelombang kompatibel dengan banyak jenis kabel RF, termasuk kabel semi-kaku dan kabel fleksibel, yang membuatnya lebih luas penerapannya dalam aplikasi praktis.}
^{Berbagai aplikasi: Konverter koaksial pandu gelombang banyak digunakan dalam sistem antena, sistem komunikasi microwave, sistem radar, peralatan uji, dan bidang lainnya untuk mewujudkan konversi energi antara media transmisi yang berbeda.}
^{Konversi energi efisiensi tinggi: Desain konverter koaksial pandu gelombang didasarkan pada perbedaan karakteristik propagasi gelombang elektromagnetik dalam media transmisi yang berbeda, dan mewujudkan konversi energi efisiensi tinggi antara pandu gelombang dan saluran koaksial melalui desain struktural dan pemilihan parameter yang wajar.}

^Aplikasi:

^{1. Komunikasi Satelit: Adaptor koaksial pandu gelombang juga berlaku di bidang komunikasi satelit, terutama ketika perlu untuk menghubungkan saluran koaksial dari stasiun darat dengan sistem pandu gelombang di satelit.}
^{2. Komunikasi Nirkabel dan Microwave Industri: Dalam aplikasi komunikasi nirkabel dan microwave industri, adaptor koaksial pandu gelombang digunakan untuk menghubungkan berbagai komponen RF untuk transmisi dan distribusi sinyal yang efisien.}
^{3. Sistem Uji dan Pengukuran: Dalam sistem uji dan pengukuran di bidang microwave RF, adaptor koaksial pandu gelombang digunakan untuk menghubungkan instrumen uji ke perangkat yang sedang diuji untuk memastikan keakuratan hasil pengukuran.}

Referensi Silang Standar Pandu Gelombang

Standar China	Standar Internasional	Rentang Frekuensi (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112

Katalog Produk:

Seri 1.85

2.4 seri

2.92 seri

SMA seri

Seri SMP

Seri SMPM

Produk Insulator Kaca

Adaptor Pandu Gelombang Koaksial

CATATAN:
Kami memiliki lebih dari 1.000 jenis PRODUK PANDU GELOMBANG, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
