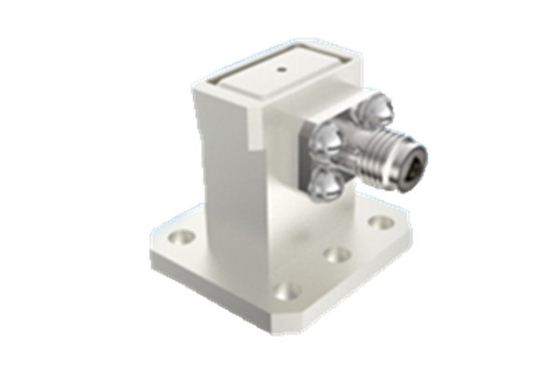

15GHz-22GHz K2.92mm Sudut Kanan ke WR51 Waveguide Coaxial Adapter untuk Aerospace

Gambar besar : 15GHz-22GHz K2.92mm Sudut Kanan ke WR51 Waveguide Coaxial Adapter untuk Aerospace Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	ZH-P1G-3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	T/T, Western Union, L/C
Menyediakan kemampuan:	10000 buah per bulan

Kontak

Detil Deskripsi produk

Nama produk:	2.92mm Waveguide untuk membujuk adaptor	Frekuensi:	15GHz ~ 22GHz
Aplikasi:	Dirgantara	Kerugian penyisipan:	≤0,25 dB
VSWR:	≤1.25	Sesuai dengan RoHS:	Ya.
Jenis konektor:	K2.92mm	Ukuran pandu gelombang:	WR-51
Berat badan:	≤20g
Menyoroti:	BJ180 Side Feed Coaxial Adapter , Adaptor koaksial sisi feed kinerja tinggi , 2.92 Tipe Side Feed Coaxial Adapter

15GHz-22GHz K2.92mm Sudut Kanan ke WR51 Waveguide Coaxial Adapter untuk Aerospace

Adaptor pembimbing gelombang koaksial untuk pesawat ruang angkasa yang diproduksi oleh Elite Electronic dibagi menjadi dua bentuk struktural, peluncuran akhir dan jenis sudut lurus, dengan kisaran frekuensi 5,3 GHz hingga 110 GHz.

Port pembimbing gelombang persegi panjang di ujung pembimbing gelombang adalah WR137 ((BJ70), WR112 ((BJ84), WR90 ((BJ100), WR75 ((BJ120), WR62 ((BJ140), WR51 ((BJ180), WR42 ((BJ220), WR34 ((BJ260), WR28 ((BJ320), WR22 ((BJ400), WR18 ((BJ500),WR14 ((BJ620), WR12 ((BJ740), WR10 ((BJ900).

Antarmuka ujung koaksial dengan seri SMA, seri 2.92, seri 2.4, seri 1.85, dll. Setiap produk port waveguide mencakup seluruh bandwidth waveguide, dan produk memiliki struktur yang dapat diandalkan,dimensi eksternal kecil, kinerja listrik yang sangat baik dan konsistensi, dan berat ringan (≤20g), dll. Mereka telah banyak digunakan dalam berbagai jenis pesawat ruang angkasa.

15GHz-22GHz K2.92mm Sudut Kanan ke WR51 Waveguide Coaxial Adapter untuk Aerospace 0

Spesifikasi:

^{Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.}

^{Parameter Utama}
^{Daya gelombang terus menerus}		^2W
^{Jangkauan Frekuensi}		^{(187.5/a) GHz~(285.7/a) GHz,a adalah dimensi sisi panjang port waveguide}
^{Jangkauan suhu operasi}		^{-65°C~+125°C}
^{Resistensi Isolasi}		^{≥ 5000MΩ}
^lainnya
^{Ketebalan plating}		^{Ketebalan lapisan plating emas pada kontak pusat ≥1,27μm}
^{Porositas plating}	^{Asam nitrat cair}	^{Dalam wadah transparan dengan berat spesifik 1,316 (suhu 25°C±3°C), 30 s}
	^{Asam nitrat pekat}	^{Konsentrasi 68% murni secara analitis dalam wadah pada 25°C±3°C,20min}
^{Rentang suhu penyimpanan nominal}		^{-55°C~+100°C}

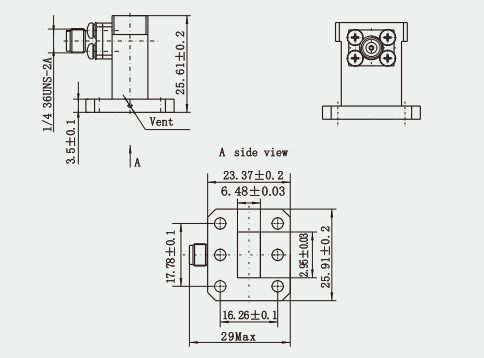

Gambar garis besar:(mm)

15GHz-22GHz K2.92mm Sudut Kanan ke WR51 Waveguide Coaxial Adapter untuk Aerospace 1

Fitur:

^{1. Konversi energi efisiensi tinggi:Desain adaptor koaksial pendorong gelombang didasarkan pada perbedaan karakteristik penyebaran gelombang elektromagnetik dalam media transmisi yang berbeda,dan mewujudkan konversi energi efisiensi tinggi antara gelombang dan garis koaksial melalui desain struktural yang wajar dan pemilihan parameter.}

^{2Bandwidth yang luas:Adaptor koaksial waveguide memiliki bandwidth yang luas, yang dapat mencakup rentang frekuensi dari DC ke band gelombang milimeter dan bahkan lebih tinggi.}

^{3. Kerugian Insersi Rendah:Adaptor koaksial pendorong gelombangmemiliki kerugian penempatan yang rendah selama proses konversi, yang berarti bahwa sinyal kehilangan lebih sedikit energi selama proses konversi, membantu menjaga integritas dan kekuatan sinyal.}

^{4VSWR rendah:VSWR adalah ukuran tingkat pencocokan jalur transmisi. adaptor koaksial waveguide memiliki VSWR rendah, yang menunjukkan kinerja pencocokan yang baik dan mengurangi refleksi sinyal dan distorsi.}

^{5. Berbagai struktur:Adaptor koaksial pembimbing gelombang memiliki berbagai struktur, seperti adaptor koaksial pembimbing gelombang 90 ° orthogonal dan adaptor koaksial pembimbing gelombang 180 ° yang diakhiri,yang dapat dipilih sesuai dengan persyaratan aplikasi yang berbeda.}

Aplikasi:

^{1. Peralatan dan sistem microwave: Dalam peralatan gelombang mikro, konverter coaxial waveguide digunakan untuk menghubungkan jalur transmisi yang berbeda, seperti jalur coaxial dan tabung waveguide, untuk transmisi sinyal yang efisien.Hal ini banyak digunakan dalam berbagai sistem microwave, seperti antena, pemancar, penerima dan peralatan terminal pembawa.}

^{2. Sistem radar:Dalam sistem radar, adaptor koaksial pendorong gelombang adalah perangkat konversi pasif penting yang digunakan untuk menghubungkan berbagai bagian radar untuk memastikan transmisi sinyal yang stabil.}

^{3Komunikasi satelit:Adaptor koaksial pendorong gelombang juga berlaku di bidang komunikasi satelit,terutama ketika perlu untuk menghubungkan jalur koaksial stasiun darat dengan sistem pembimbing gelombang di satelit.}

Referensi silang dari standar pembimbing gelombang

Standar Cina	Standar Internasional	Jangkauan frekuensi (GHz)
BJ70	WR137	5.38 ~ 8.17
BJ84	WR112	6.57 ~ 9.99
BJ100	WR90	8.20 ~ 12.5
BJ120	WR75	9.84 ~ 15.0
BJ140	WR62	11.9 ~ 18.0
BJ180	WR51	14.5 ~ 22.0
BJ220	WR42	17.6 ~ 26.7
BJ260	WR34	21.7 ~ 33.0
BJ320	WR28	26.3 ~ 40.0
BJ400	WR22	32.9 ~ 50.1
BJ500	WR18	39.2 ~ 59.6
BJ620	WR14	49.8 ~ 75.8
BJ740	WR12	60.5 ~ 91.9
BJ900	WR10	73.8~112
