| Nama produk: | Konektor RF 2.92 | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Daya tahan: | 500 Siklus | Bahan: | Baja tahan karat |
| Standar Desain: | IEC 60169-8 | Jenis: | lurus |
| Jenis kelamin: | Perempuan | Nama Produk: | 2.92 Konektor RF |
| Menyoroti: | K2.92 konektor flensa 4 lubang wanita,Stainless Steel RF Coax Connector,Konektor 2.92mm untuk kabel MF30 |
||

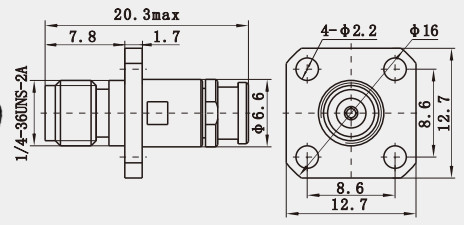

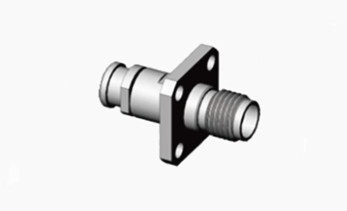

K2.92 Female 4-hole Flange Stainless Steel RF Coax Connector untuk Kabel MF30/MF30A/TLL40-1130A
Konektor BNC, juga dikenal sebagai Bayonet Neill-Concelman, adalah konektor RF (Radio Frequency) mini cepat sambung/lepas yang dirancang untuk digunakan dengan kabel koaksial. Konektor ini memiliki dua pengait bayonet pada konektor betina, yang memungkinkan sambungan cepat hanya dengan memutar mur kopling seperempat putaran. Konektor BNC sangat cocok untuk mengakhiri kabel koaksial mini hingga submini, seperti RG-58, RG-59, RG-179, dan RG-316. Konektor ini umum ditemukan pada peralatan elektronik radio, televisi, dan RF lainnya, instrumen uji, sinyal video, dan secara historis populer di jaringan komputer 10BASE2. Konektor BNC diproduksi agar sesuai dengan impedansi karakteristik kabel 50 ohm atau 75 ohm. Konektor ini berkinerja baik dalam aplikasi frekuensi gelombang mikro rendah, termasuk monitor, LAN (Local Area Network), perangkat telekomunikasi, dan peralatan uji. Dirancang sesuai standar antarmuka 39012/16-24l, konektor ini memiliki struktur bayonet untuk kopling sambungan dan dapat digunakan secara bergantian dengan rekan internasional yang tersedia. Konektor ini menawarkan kemampuan sambung dan lepas yang cepat, menjadikannya ideal untuk menyambungkan kabel koaksial pada peralatan dan instrumen radio.
![]()
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Rentang Frekuensi | DC~40GHz | |
| Tegangan Terukur | 250VRMS (Maksimum permukaan laut) | |
| Tegangan Dielektrik-ketahanan | 750 VRMS (Maksimum permukaan laut) | |
| Resistansi Isolasi | ≥5000MOhm | |
| Resistansi Kontak | Konduktor luar | ≤3.0mOhm |
| Konduktor tengah | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
Detail Produk:
![]()
| Karakteristik Material & Mekanis | |||
| Konduktor Tengah | Jantan/Colok | Kuningan | Berlapis Emas |
| Betina/Soket | Perunggu Berilium | Berlapis Emas | |
| Kontak Elastis | Perunggu Berilium | Berlapis Nikel | |
| Cangkang / Rumah | Kuningan, baja tahan karat | Berlapis Emas/Pasivasi | |
| Isolator | PEI/PLF | ||
| Cincin Segel | Karet Silikon | ||
| Daya Tahan | 500 siklus | ||
| Siklus Sambungan | 500Siklus |
| Torsi Sambungan | 0.79N.m~1.13N.m |
| Suhu | -55°C~+125°C |
Fitur:
Fitur Struktural
Ukuran dan Desain: Diameter konduktor luar konektor K2.92 adalah 2.92mm, dengan impedansi karakteristik desain 50Ω. Desain strukturnya memungkinkannya mempertahankan efek transmisi berkinerja tinggi dalam ukuran yang sangat kecil. Karena ukurannya yang kecil dan bobotnya yang ringan, konektor K2.92 memiliki keunggulan yang jelas dalam skenario aplikasi yang membutuhkan penghematan ruang dan pengurangan bobot.
Kompatibilitas: Konektor tipe-K memiliki desain antarmuka yang mirip dengan konektor SMA dan 3.5mm dan dapat dipertukarkan dengannya. Meskipun ketiga konektor ini memiliki konsistensi dalam dimensi bagian jantan dan betinanya, memungkinkan interkoneksi tanpa transisi, penggunaan jangka panjang konektor yang berbeda secara bergantian dapat memengaruhi kinerja transmisi dan akurasi pengujian, dan harus dihindari sebisa mungkin.
Aplikasi:
Instrumen Pengujian
Pengukuran Presisi: Di bidang instrumen pengujian, terutama peralatan uji gelombang milimeter, aplikasi konektor K2.92 sangat luas. Karakteristik presisi tinggi dan frekuensi tingginya menjadikannya solusi koneksi pilihan untuk pengukuran presisi dan analisis data.
Penggunaan Laboratorium: Banyak laboratorium menggunakan konektor K2.92 untuk konstruksi dan koneksi peralatan eksperimental karena kinerjanya yang stabil dan pengoperasiannya yang nyaman.
CATATAN:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi ((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.)), jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
