K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A

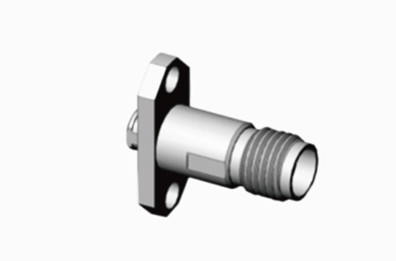

Gambar besar : K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT
Sertifikasi:	ISO-9001-2015
Nomor model:	K-KF506G

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 pcs
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	35000PCS/tahun

Kontak

Detil Deskripsi produk

Bahan:	Baja tahan karat	Jenis kelamin:	Perempuan
Nama produk:	2.92mm, tipe K, SMK	Kata kunci:	Konektor Panel Flange 2 lubang
Artikel:	Konektor Gelombang Milimeter	Pemasangan:	Pasif
Aplikasi:	RF	isolator:	PTFE
Menyoroti:	MF108A Stainless Steel RF Connector , CXN3506 Kabel RF Connector , Konektor RF baja tahan karat wanita

K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A

Jenis K, juga dikenal sebagai konektor tipe 2.92, adalah konektor gelombang milimeter yang umum digunakan dengan frekuensi hingga 40 GHz.5 seri produk dan mengadopsi antarmuka udaraKonektor tipe K memiliki ukuran kecil, berat ringan, frekuensi penggunaan yang tinggi, dan koneksi yang dapat diandalkan.

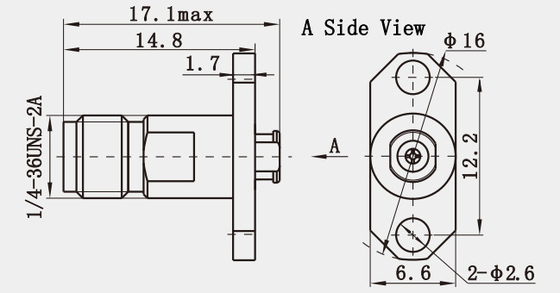

Gambar garis besar:

K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A 0

Spesifikasi:

Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Impedansi	50 Ω
Jangkauan Frekuensi	DC - 40GHz
Nomor tegangan	250 VRMS (Max. Tingkat Laut)
Tegangan Tahan Dielektrik	750 VRMS (maks. permukaan laut)
Rasio gelombang tegangan berdiri VSWR	≤ 1,05 + 0,005f
Resistensi kontak	Pusat Konduktor ≤ 3,0 mΩ
	Konduktor luar ≤ 2,0 mΩ
Resistensi Isolasi	≥ 5000 MΩ

Konduktor dalam	Plug Pria: Kuningan, Dilapisi Emas
	Wanita Jack: BeCu, dilapisi emas
Kontak yang Kuat	BeCu, berlapis nikel
Tubuh / Shell / Rumah	Kuningan, dilapisi emas Baja tahan karat, pasivat
Isolator	PEI
Gasket	Karet silikon
Suhu	-55°C ~ +125°C
Daya tahan	500 Siklus
Torsi	0.79 ~ 1.13 N.m

Konektor RF 2,92mm Pria Wanita lainnya:

Nomor Bagian	Deskripsi
K-KFD38	2.92mm tipe K Female RF Coaxial Connector
K-KFD76G	Stainless steel 2.92mm Type K Female RF Coaxial Connector
K-KFD8	2.92mm tipe K Female RF Coaxial Connector
K-JFD9G	Stainless steel 2.92mm Type K Male RF Coaxial Connector

K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A 1

K2.92 Konektor RF baja tahan karat wanita untuk Kabel CXN3506/MF108A 2

Fitur:

1Struktur dan Bahan:
- Badan utama memiliki desain terintegrasi, secara efektif mencegah kebocoran model.
- Konduktor luar terbuat dari stainless steel, meningkatkan daya tahan dan ketahanan korosi.
- Konduktor tengah terbuat dari beryllium tembaga dengan plating emas, memastikan kinerja listrik yang baik dan stabilitas jangka panjang.

2Karakteristik listrik:
- Impedansi karakteristik adalah 50Ω, cocok untuk berbagai aplikasi RF.
- Rentang frekuensi yang luas, dari DC hingga 40GHz, memenuhi kebutuhan aplikasi frekuensi tinggi.
- Relasi gelombang tegangan rendah (VSWR), kurang dari 1,15 pada 40GHz, memastikan transmisi sinyal yang efisien.

Aplikasi:

1. Teknik Radar: Karena rentang frekuensi tinggi dan karakteristik kehilangan sisipan rendah, konektor K2.92 digunakan dalam sistem radar untuk mentransmisikan sinyal frekuensi tinggi,memastikan akurasi dan keandalan peralatan radar.

2. Perang Elektronik: Dalam bidang perang elektronik, K2.92 konektor digunakan untuk menghubungkan berbagai perangkat frekuensi tinggi untuk mencapai interferensi elektronik yang efektif dan fungsi anti interferensi.

3. Komunikasi satelit: Karena kinerja listrik dan sifat mekaniknya yang sangat baik, konektor K2.92 digunakan dalam sistem komunikasi satelit untuk menghubungkan antena dan penerima,memastikan transmisi sinyal yang stabil.
