Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Baja tahan karat | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Nama produk: | 2.92mm, tipe K | Fitur: | Konektor Panel Flange 2 lubang |
| Artikel: | Konektor Gelombang Milimeter | Pemasangan: | Pasif |
| Aplikasi: | RF | isolator: | PTFE |
| Rentang frekuensi: | DC - 40GHz | Impedansi: | 50Ω |
| Menyoroti: | Stainless Steel PCB RF Coaxial Connector,Wanita PCB RF Coaxial Connector |
||

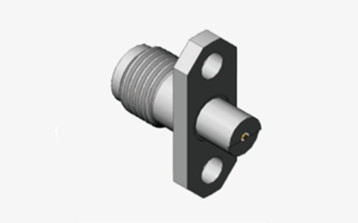

K2.92 Konektor Koaksial RF Female dari Baja Rinsing 2 Lubang
Konektor gelombang milimeter tipe K ((2.92mm,SMK), juga disebut konektor 2,92mm. Ini adalah salah satu konektor gelombang meter yang paling populer. Jangkauan frekuensi yang luas hingga 40GHz. Mereka dapat dipasangkan dengan konektor SMA dan 3,5mm.
Konektor tipe K ini (2.92mm,SMK)menggunakan antarmuka udara, yang membuat mereka dengan ukuran kecil, ringan berat dan sangat dapat diandalkan dalam koneksi, dll
Konektor koaksial 2,92 mm (Wanita) 50 Ohm presisi tinggi dirancang untuk aplikasi RF dan gelombang mikro umum.Konektor berkinerja tinggi ini banyak digunakan dalam berbagai skenario pengujian dan pengukuran, mulai dari komunikasi seluler hingga satelit, memastikan peralatan yang tepat dan interkoneksi kabel.Mereka memiliki dielektrik udara dan dukungan konduktor pusat plastik dengan kerugian rendah.
Spesifikasi:
Catatan: Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Impedansi | 50Ω |
| Jangkauan Frekuensi | DC - 40GHz |
| Nomor tegangan | 250 VRMS (Max. Tingkat Laut) |
| Tegangan Tahan Dielektrik | 750 VRMS (maks. permukaan laut) |
| Rasio gelombang tegangan berdiri VSWR |
≤ 1,05 + 0,005f |
| Resistensi kontak | Pusat Konduktor ≤ 3,0 mΩ |
| Konduktor luar ≤ 2,0 mΩ | |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Konduktor dalam | Plug Pria: Kuningan, Dilapisi Emas |
| Wanita Jack: BeCu, dilapisi emas | |
| Kontak yang Kuat | BeCu, berlapis nikel |
| Tubuh / Shell / Rumah | Kuningan, dilapisi emas Baja tahan karat, pasivat |
| Isolator | PEI |
| Gasket | Karet silikon |
| Suhu | -55°C ~ +125°C |
| Daya tahan | 500 Siklus |
| Torsi | 0.79 ~ 1.13 N.m |

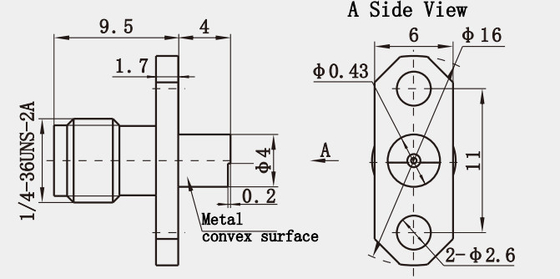

Gambar garis besar dari K2.92 Baja tahan karat wanita 2 lubang Flange Mount PCB RF Coaxial Connector(mm):
Fitur:
Aplikasi:
1Penelitian Ilmiah: akselerator partikel: Digunakan dalam instrumen ilmiah skala besar seperti akselerator partikel.
2Teleskop: Digunakan dalam teleskop radio untuk penelitian astrofisika.
Imaging Medis:
3Mesin MRI: Berperan dalam komponen frekuensi tinggi dari perangkat pencitraan resonansi magnetik.
4Otomatisasi Industri:
5. Jaringan sensor: Penting untuk jaringan sensor industri yang membutuhkan koneksi keandalan tinggi.
6Sistem kontrol: Digunakan dalam sistem kontrol untuk otomatisasi manufaktur.
Konektor RF 2,92mm Pria Wanita lainnya
|
Nomor Bagian
|
Deskripsi
|
|
K-KFD14
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-KFD75G
|
Stainless steel 2.92mm Type K Female RF Coaxial Connector
|
|
K-KFD8
|
2.92mm tipe K Female RF Coaxial Connector
|
|
K-JFD9G |
Stainless steel 2.92mm Type K Male RF Coaxial Connector
|
