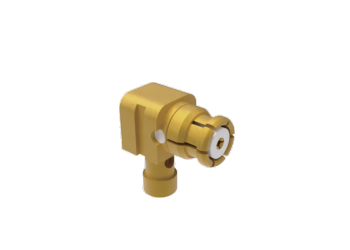

Jack Sudut Kanan SMP 50ohm Cocok untuk Kabel CXN3657
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Konektor RF SMP | Jenis kelamin: | Perempuan |
|---|---|---|---|
| model: | SMP-KW657-11 | Rentang Frekuensi: | 0,3MHz-18GHz |
| Perumahan: | Paduan Tembaga, Pelapisan Emas | Kontak: | Paduan Tembaga, Palting Emas |
| Isolator: | PTFE | Resistensi Isolasi: | >5000MΩ |
| DWV: | 500V | Dekatnya: | 50 ohm |
| Suhu: | -55℃～+125℃ | Jenis Kabel: | CXN3657, EQV. Kabel |
| Tersedia: | >200 buah | Kontak: | Paduan tembaga, pelapisan emas |
| Impedansi: | 50 ohm | ||
| Menyoroti: | SMP jack sudut kanan 50 ohm,Konektor RF SMP untuk kabel CXN3657,50ohm SMP konektor sudut kanan |
||
Deskripsi Produk:
Konektor RF SMP adalah konektor koaksial RF push-on mini yang dirancang untuk aplikasi frekuensi tinggi hingga 40 GHz. Desainnya yang ringkas memungkinkan interkoneksi board-to-board dengan kepadatan tinggi, menjadikannya banyak digunakan dalam komunikasi, radar, dan peralatan elektronik. Steker jantan tersedia dalam tiga konfigurasi—full detent, limited detent, dan smooth bore—masing-masing dioptimalkan untuk gaya penahanan tinggi, siklus pemasangan yang sering, dan aplikasi blind-mating, sehingga memenuhi beragam persyaratan untuk rakitan PCB dan kabel.
|
Karakteristik Listrik
|
||
|
Impedansi
|
50Ω
|
|
|
Rentang Frekuensi
|
DC~40GHz
|
|
|
Tegangan Terukur
|
170VRMS
|
|
|
Tegangan Dielektrik-ketahanan
|
500VRMS
|
|
|
Resistansi Isolasi
|
≥5000MΩ
|
|
|
|
Konduktor luar
|
Normal≤2.5mΩ
|
|
Konduktor tengah
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Lurus | ≤1.25 | ≤1.3 | ≤1.4 | |
| Sudut Kanan | ≤1.3 | |||
| Adaptor | ≤1.25 | ≤1.3 | ≤1.4 | |
| Lainnya | ≤1.3 |
Dimensi garis besar dari Jack Mating Cable CXN3657, Model: SMP-KW657-11
SMP konektor RF Rakitan Kabel untuk referensi Anda:
Model Kabel:CXN 3657
OD Kabel: 1.46mm
Warna Kabel : Abu-abu
Frekuensi:hingga 18GHz, 40GHz
Kami juga memiliki konektor RF lurus, flange , Model SMP:SMP-KF657-15
Model Kabel: CXN 3657
OD Kabel: 1.46mm
Warna Kabel: Abu-abu
Produk lain dan spesifikasi terperinci, silakan hubungi kami dengan bebas.
Aplikasi:
Xi'an Elite Electronic adalah produsen terkemuka Konektor & Adaptor RF, Komponen Microwave/Waveguide & Rakitan Kabel, melayani di bidang kedirgantaraan, penerbangan, navigasi, satelit, radar, komunikasi selama lebih dari 23 tahun.
Kustomisasi:
Layanan Kustomisasi Produk untuk Konektor RF SMP tersedia:
Nama Merek: ELT
MOQ: 200 pcs
Harga: Tergantung pada kuantitas
Silakan kirimkan gambar atau detail kepada kami dan kami akan membiarkan insinyur kami mengatur evaluasi atau kami merekomendasikan model alternatif atau menyediakan solusi kami kepada Anda.
Kami juga dapat menyediakan kustomisasi untuk konektor seperti SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Konektor Micro D, Beban RF, Antena, Filter, Pembagi Daya, Coupler.
Pengemasan & Pengiriman:
Pengemasan untuk :
1 Buah/ kantong plastik kecil
10 Buah/ kantong plastik lebih besar
100 Buah/ kotak karton
Konektor RF SMP dikemas dengan aman dalam kotak karton kecil untuk memastikan perlindungannya selama pengiriman. Kotak diberi label dengan nama produk dan spesifikasi agar mudah diidentifikasi.
