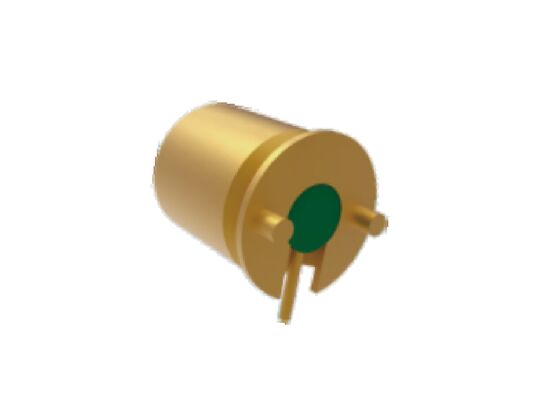

Pemasangan Permukaan Jack Perempuan Bor Halus PCB Lurus SMP Tersegel Hermetik 40GHz 50Ω

Gambar besar : Pemasangan Permukaan Jack Perempuan Bor Halus PCB Lurus SMP Tersegel Hermetik 40GHz 50Ω Harga terbaik

Detail produk:

Tempat asal:	Xi'an, Cina
Nama merek:	ELT
Sertifikasi:	Rohs，ISO Certificates
Nomor model:	SMP(M)-JHD457-S-WP

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	dalam stok
Harga:	Depending on the quantity
Kemasan rincian:	1 pcs/kantong plastik; 10bag/karton
Waktu pengiriman:	6-8 minggu untuk produksi baru
Syarat-syarat pembayaran:	T/T atau LC
Menyediakan kemampuan:	Sebagai Persyaratan

Kontak

Detil Deskripsi produk

Nama Produk:	Konektor RF SMP	Kontak Pusat:	Paduan Tembaga, Berlapis Emas
Kerang:	Paduan Tembaga, Berlapis Emas	Frekuensi:	DC~18GHz
DWV:	500V	Nilai Tegangan:	170V
Ketidaktergantungan:	50Ω	Resistensi Isolasi:	5000 ohm
Kisaran Suhu:	-55℃~+125℃	Jenis kelamin:	Wanita / Jack
Pemasangan:	Pemasangan permukaan PCB	Dielektrik:	Kaca
Sampel:	Tersedia, Tersedia
Menyoroti:	SMP RF konektor tertutup hermetis , SMP konektor PCB lurus 40GHz , SMP Sempurna halus jack betina

Deskripsi Produk:

Konektor RF SMP Jack Female Surface Mount 50 Ohm Detent Terbatas Lurus / Bore Halus

Konektor RF SMP Elite Electronics memiliki kinerja VSWR rendah hingga40 GHz. Menawarkan fleksibilitas desain maksimum, portofolio kami meliputi opsi lurus, sudut siku, dan dudukan flensa, mount PCB dan rakitan kabel SMP. Kami memahami bahwa setiap aplikasi memiliki persyaratan unik, itulah sebabnya kami menyediakan tiga konfigurasi steker pria yang berbeda:

Kekuatan Pemasangan dan Pelepasan Konektor RF SMP: Full Detent > Limited Detent > Smooth Bore

1. Full Detent

Karakteristik Mekanis: Ini adalah tipe antarmuka Konektor RF SMP dengan kekuatan penahanan terkuat. Ini membutuhkan kekuatan pemasangan yang signifikan, dan suara "klik" yang jelas menunjukkan bahwa itu terkunci sepenuhnya.
Keuntungan: Ini menawarkan ketahanan getaran dan guncangan terbaik, memastikan koneksi yang sangat stabil yang tidak mudah terputus secara tidak sengaja.
Kerugian: Karena sambungan yang rapat, diperlukan gaya tarik yang cukup besar untuk melepaskannya. Pemasangan dan pelepasan yang sering secara signifikan memengaruhi masa pakainya, yang biasanya hanya sekitar 100 siklus.
Aplikasi: Terutama digunakan dalam acara yang membutuhkan stabilitas tinggi, seperti avionik dan sistem radar. Sering digunakan untuk koneksi kabel yang jarang dilepas setelah dipasang.

2. Limited Detent

Karakteristik Mekanis: Juga dikenal sebagai "Limited Detent," ia menyeimbangkan kekuatan penahanan dan kemudahan penggunaan. Kekuatan sambungannya berada di antara Full Detent dan Smooth Bore.
Keuntungan Kinerja: Dibandingkan dengan Full Detent, lebih mudah untuk dipasang dan dilepas, sambil memberikan stabilitas koneksi yang lebih baik daripada Smooth Bore. Cocok untuk skenario pengujian yang membutuhkan pemasangan dan pelepasan yang sering.
Kerugian: Meskipun lebih tahan lama daripada Full Detent, masa pakainya masih belum selama tipe Smooth Bore.
Aplikasi: Sangat cocok untuk pengukuran presisi dan peralatan modular yang membutuhkan perawatan sering. Ini adalah pilihan umum di bidang pengujian dan pengukuran.

3. Smooth Bore

Karakteristik Mekanis: Antarmuka Konektor RF SMP tidak memiliki struktur detent (pengunci), menghasilkan kekuatan penahanan koneksi minimum. Pemasangan dan pelepasan keduanya sangat mudah.
Keuntungan: Ini memungkinkan kesalahan ketidaksejajaran tertentu dalam arah aksial dan radial, membuatnya sangat cocok untuk aplikasi pemasangan buta kepadatan tinggi. Ini memiliki masa pakai pemasangan terpanjang.
Kerugian: Stabilitas koneksi adalah yang terburuk; rentan terhadap kelonggaran atau terputus ketika terkena gaya tarik eksternal atau getaran kuat.
Aplikasi: Terutama digunakan untuk koneksi board-to-board kepadatan tinggi, sistem pemasangan buta, atau acara pengukuran non-presisi, seperti antena susunan bertahap dan interior peralatan komunikasi yang dirakit padat

Dimensi Garis Besar dari Lurus Konektor Pemasangan Permukaan PCB Betina Konektor RF SMP SMP(M)-JHD457-S-WP Hingga 40GHz

Catatan1: Kedalaman Pemasangan 2,79mm, Disegel Hermetis dengan kaca

Dimensi Garis Besar Serupa dari Lurus Konektor Pemasangan Permukaan PCB Betina Konektor RF SMP SMP-JHD72 hingga 18GHz :

Pemasangan Permukaan Jack Perempuan Bor Halus PCB Lurus SMP Tersegel Hermetik 40GHz 50Ω

Catatan1: Kedalaman Pemasangan 2,79mm

Aplikasi:

Xi'an Elite Electronics adalah sebuah Produsen Terkemuka Konektor RF/Microwave /Wave-guide, Adaptor & Rakitan Kabel melayani kedirgantaraan, penerbangan, navigasi, satelit, radar, komunikasi, industri elektronik.
Pemasangan Permukaan Jack Perempuan Bor Halus PCB Lurus SMP Tersegel Hermetik 40GHz 50Ω

Pengemasan & Pengiriman:

Pengemasan:

Dimensi Paket: Karton Kecil Luar dengan P 26,5cm * L18,5cm * T14cm

Pengiriman:

Waktu Pengiriman: 5-10 hari kerja untuk Konektor RF SMP stok. Untuk produksi baru, akan memakan waktu sekitar 6-10 minggu, Waktu pengiriman yang kami berikan adalahkonservatifuntuk memastikan kualitas produk sebelum pengiriman.

Pemasangan Permukaan Jack Perempuan Bor Halus PCB Lurus SMP Tersegel Hermetik 40GHz 50Ω
