Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF SMP | Pemasangan: | Pelapisan Emas |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Jenis kelamin: | Perempuan | Gaya tubuh: | Sudut kanan |
| SEUMUR HIDUP: | 500Siklus | Metode Gunung: | Gunung Flange |
| Nama Produk: | Konektor Koaksial RF SMP | ||
| Menyoroti: | SMP konektor RF sudut kanan,Konektor SMP flange berputar 360°,Konektor SMP untuk kabel CXN3506 |
||

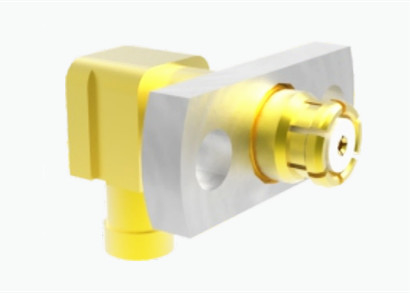

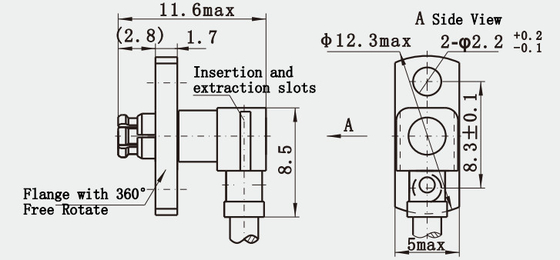

Konektor RF Sudut Kanan SMP Female dengan Flange Putar Bebas 360° untuk Kabel CXN3506/MF108A
SMP adalah konektor koaksial RF mini push-on yang memiliki ukuran kecil, ringan, kinerja seismik yang sangat baik, dan rentang frekuensi kerja yang luas. Ia beroperasi hingga 30GHz (konektor SMP berkinerja tinggi kami dapat mencapai 40GHz), dan plug hadir dalam tiga bentuk antarmuka: full detent, limited detent, dan lubang tanpa ulir (termasuk dengan pengereman). Pilihan antarmuka yang beragam ini dapat memenuhi kebutuhan gerakan aksial atau radial selama pemasangan buta saat menggunakan konektor broadband bersama-sama. Sangat cocok untuk situasi pemasangan yang membutuhkan keandalan tinggi dan kepadatan modular.
Spesifikasi
Catatan: Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Rentang Frekuensi | DC~40GHz | |
| Tegangan Terukur | 170VRMS* | |
| Tegangan Dielektrik-resistansi | 500VRMS* | |
| Resistansi Isolasi | ≥2000MΩ | |
| Resistansi Pusat | Konduktor Luar | Normal≤2.5mΩ, Penyegelan≤4mΩ |
| Konduktor Tengah | Normal≤6mΩ, Penyegelan≤26mΩ | |
| VSWR | ≤1.3 | |
| Karakteristik Material & Mekanis | ||
| Konduktor Tengah | Pria | Perunggu Sn-P, berlapis emas |
| Wanita | Perunggu Berilium, berlapis emas | |
| Kontak Elastis | Perunggu Berilium | Berlapis Emas |
| Cangkang dan Bagian Logam Lainnya | Baja Tahan Karat Kuningan | Pelapisan Emas Pasivasi |
| Isolator | Sintering Kaca/PTFE/PEI | |
| Tingkat Kebocoran Produk Hermetik | 1.01325×10-3Pa·cm3/s | |
![]()
Fitur untuk Konektor SMP:
1. Tipe Koneksi Push-On: Konektor SMP menggunakan desain push-on yang memungkinkan koneksi dan pemutusan yang cepat dan mudah.
2. Bentuk Antarmuka Beragam: Menyediakan tiga jenis antarmuka: full detent, limited detent, dan lubang tanpa ulir (termasuk dengan pengereman), memenuhi berbagai persyaratan koneksi.
3. Opsi Snap-In: Selain tipe push-on, varian snap-in dari konektor SMP tersedia, menawarkan lebih banyak pilihan kepada pengguna.
Kabel konektor SMP ideal untuk aplikasi frekuensi radio/microwave dengan kepadatan tinggi karena desainnya yang ringkas, kemampuan adaptasi yang kuat, dan pengoperasian yang nyaman. Berbagai bentuk antarmuka dan desain push-on yang mudah digunakan memungkinkan koneksi atau pemutusan yang cepat dan andal di lingkungan yang berbeda, memenuhi tuntutan teknologi konektivitas berkinerja tinggi modern.
| Rakitan Kabel RF |
| Adaptor Gelombang Pandu ke Koaksial |
| Segel Hermetik Kaca-ke-Logam |
| Konektor Seri J30J |
| Sambungan Putar Gelombang Mikro |
| Adaptor RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF Tipe N |
| Konektor RF TNC |
| Konektor RF MCX/MMCX |
| Konektor RF BNC |
Konektor Gelombang Milimeter (2.4mm, 2.92mm)
CATATAN:
Kami memiliki lebih dari 10.000 jenis konektor SMP, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
