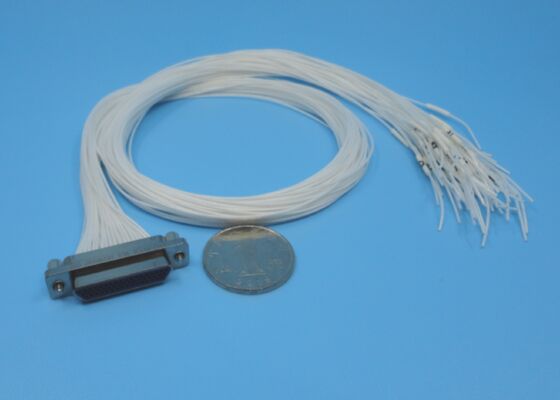

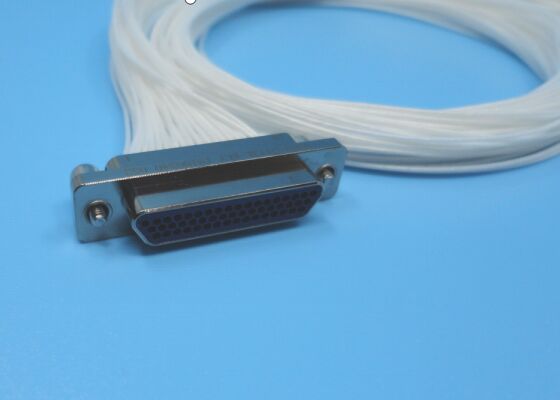

J30J Series Connector Rectangular Male Plug 51contacts Male Plug with Crimping Wire Length 500mm untuk komponen sambungan sirkuit
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama Produk: | Konektor Seri J30J | Nama Lain: | Konektor Mikro D |
|---|---|---|---|
| Konduktor Pusat: | Paduan tembaga, pelapisan emas | Konduktor Luar: | Paduan Aluminium, Pelapisan Nickle |
| Kontak: | steker laki-laki | Pemutusan Kontak: | Halangan |
| DWV: | 800V | Resistensi Isolasi: | ≥5000MΩ |
| Kontak/pin: | 51kontak | Dielektrik Isolasi: | PBT |
| Suhu Operasional: | -55℃~+125℃ | Suhu penyimpanan: | -55℃~+125℃ |
| Panjang kawat: | 1500mm, 1000mm, 500mm, 300mm, 200mm | Kabel kawin: | AFR-250, Kawat Putih 0,10mm2 ~0,15mm2 |
| Kustomisasi: | Panjang Kawat Berbeda | ||
| Menyoroti: | Konektor colokan jantan seri J30J,51 kontak stiker konektor persegi panjang,konektor kawat crimping panjang 500mm |
||
Deskripsi produk:
Konektor seri J30J adalah oDioptimalkan untuk peralatan aerospace dan portabel, konektor seri J30J menggabungkan ukuran ultra-kompak, konstruksi ringan, dan keandalan yang tinggi.Dengan pelindung paduan aluminium yang kuat dan kopling berujung tahan getaran, konektor ini memastikan transmisi sinyal yang stabil di lingkungan yang keras, memfasilitasi miniaturisasi dan pengurangan berat sistem elektronik modern.
Sistem Kontak
Fitur kontak twist-pin fleksibel dengan1.27 mm jarak kontakuntuk kinerja listrik yang stabil.
Konfigurasi kontak yang tersedia:9, 15, 21, 25, 31, 37, 51, 66, 74, dan 100 pin.
Kontak adalahpaduan tembaga berlapis emasuntuk memberikan ketahanan kontak yang rendah dan ketahanan korosi yang sangat baik.
Fitur kontak twist-pin fleksibel dengan1.27 mm jarak kontakuntuk kinerja listrik yang stabil.
Konfigurasi kontak yang tersedia:9, 15, 21, 25, 31, 37, 51, 66, 74, dan 100 pin.
Kontak adalahpaduan tembaga berlapis emasuntuk memberikan ketahanan kontak yang rendah dan ketahanan korosi yang sangat baik.
Perumahan & Perisai
Berlokasi di AL yang kasarpaduan dengan plating nikel elektrolessuntuk daya tahan dan perlindungan yang efektif.
Dilengkapi dengan kopling bergaris untuk memastikankoneksi yang aman dan tahan getarandalam kondisi operasi yang menuntut.
Berlokasi di AL yang kasarpaduan dengan plating nikel elektrolessuntuk daya tahan dan perlindungan yang efektif.
Dilengkapi dengan kopling bergaris untuk memastikankoneksi yang aman dan tahan getarandalam kondisi operasi yang menuntut.
Pilihan Penghentian
Mendukung beberapa gaya terminasi, termasukpenghentian solder, pemasangan PCB sudut kanan / lurus, dan pemasangan crimp-to-wire.
Mendukung beberapa gaya terminasi, termasukpenghentian solder, pemasangan PCB sudut kanan / lurus, dan pemasangan crimp-to-wire.
Data teknis:
Dimension Outline dari J30J Series Konektor 51 kontak pria Plug:
| Model Produk |
J30J-51TJL-500 (51 pin, colokan laki-laki, panjang kawat 500mm) |
||
| Teknis | Bahan & Penutup | ||
| Impedansi | / | Konduktor Pusat | Paduan Tembaga, Plating Emas |
| DWV | 800V | Konduktor luar | Alloy Aluminium, Nickel Plating |
| Resistensi Isolasi | > 5000MΩ | Isolasi Dielektrik | PBT |
| Suhu | Suhu operasi: -55°C~+125°C Suhu penyimpanan: -55°C~+125°C | ||
Aplikasi:
Pesawat ruang angkasa:Sistem radar, satelit, dan telemetri & sistem kontrol
Elektronik:Elektronik komunikasi, peralatan dan sistem yang dipasang di kendaraan
Industri kelas atas:Peralatan medis, instrumen pengujian, peralatan deteksi lubang bawah
Peralatan gelombang mikro dan RF:Modul transceiver miniatur, interkoneksi PCB ke PCB / PCB ke kabel
Pengaturan:
Sesuaikan Konektor Seri J30J Anda dengan Elite Electronics
Kami juga dapat menyesuaikan pin khusus seperti 12 pin, 24 pin, 35 pin, 39 pin, 41 pin, kami akan mengatur evaluasi proyek oleh insinyur kami sebelum kustomisasi.
Kemasan dan Pengiriman:
- Kemasan:
Konektor seri J30J dikemas dengan aman dalam kotak kardus tahan lama dengan busa yang dilindungi untuk mencegah kerusakan selama pengiriman.
- Pengiriman:
Kami menggunakan layanan kurir yang dapat diandalkan untuk pengiriman yang aman dan cepat. Semua pengiriman termasuk nomor pelacakan & dikemas dengan aman untuk mencegah penanganan yang salah selama transportasi.
