Hermetic Seal 9 Pin Kontak Micro-D J30JM Seri Konektor
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Keluar shell: | Paduan Aluminium | Daerah bagian: | 0,1-0,15mm² |
|---|---|---|---|
| Standar: | MIL-DTL-83513 | Peringkat Saat Ini: | 3A |
| Jenis kontak: | pin putar mikro, pelapisan emas | Nama Produk: | J30JM,Mirco-D, D-sub, MDM |
| Jenis: | Wadah | Kabel: | Kode Warna |
| Kontak: | 9 pin | Palting: | Pelapisan Emas |
| Nama Produk: | J30JM,Micro-D, D-sub, MDM | pelapisan: | Pelapisan Emas |
| Menyoroti: | Konektor Micro-D 9 Pin J30JM,Konektor Segel Hermetik J30J,J30J seri 9 pin konektor |
||

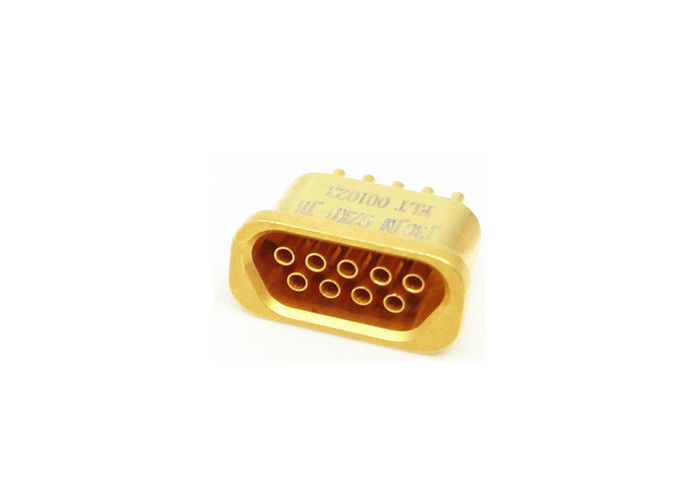

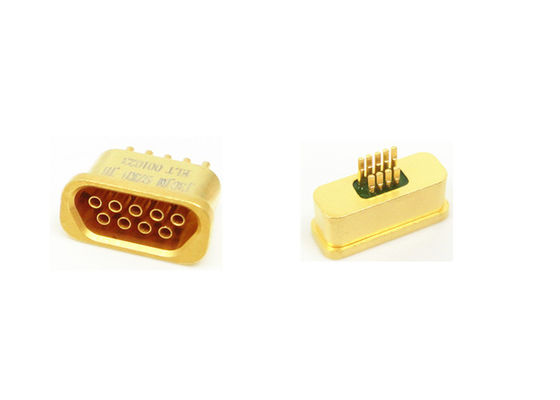

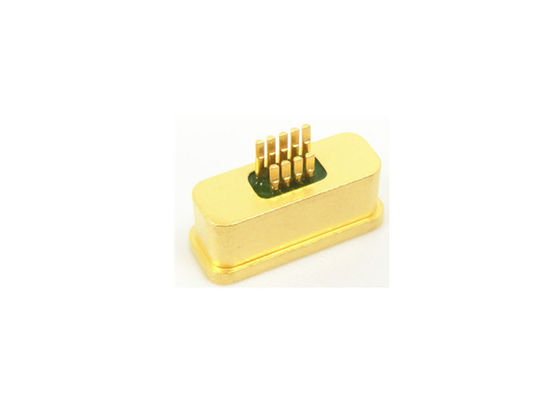

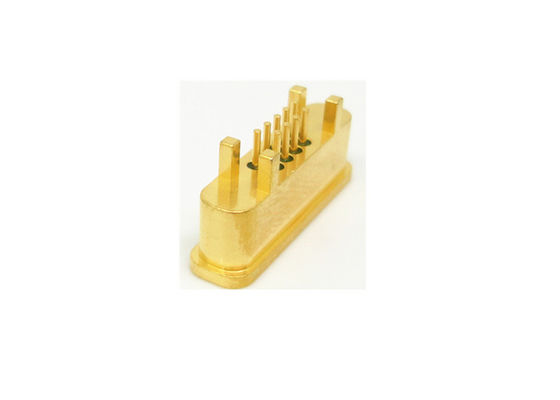

Segel Hermetik 9 Pin Kontak Micro-D Konektor Persegi J30JM Series dengan Pelapisan Emas
Konektor betina mikro persegi J30JM adalah soket hermetik dengan dielektrik dalam kaca dan jarak antar kontak 1,27mm. Untuk gaya terminasi ujung, mereka dapat diterapkan pada kabel dengan luas penampang Φ0,1-0,15mm², atau disolder langsung ke PCB. Konektor ini dirancang khusus untuk kondisi di mana penyegelan hermetik diminta. Mereka memiliki karakteristik ukuran kecil, bobot ringan, koneksi andal, efektivitas pelindung elektromagnetik yang sangat baik, ketahanan getaran dan guncangan, dll.
Susunan Kontak(Tampilan Depan Sisipan Pin) |
CATATAN:
1, Konektor umum meliputi 6 subfamili: konektor kontak crimp, konektor kontak solder, kontak inline
untuk PCB N, kontak inline untuk PCB N-J, kontak sudut kanan untuk PCB W, kontak sudut kanan untuk PCB W-J.
2, J30J-9TJL, "TJ" berarti "Colokan"
Spesifikasi:
Tegangan Terukur: 100V
Peringkat Arus: 3A
Hermetisitas: ≤1,01 X 10E-09 Pa·m³/s
Resistansi Kontak: ≤10MΩ
Resistansi Isolasi: ≥ 1000 MΩ
Tegangan Tahan Dielektrik: 300V
Daya Tahan: 500 siklus
Suhu Lingkungan: -55℃ ~ + 125℃
Kelembaban Relatif: +40℃ hingga 95%
Getaran: 10Hz~ 2000Hz 196m/S²
Total percepatan RMS: 23,1G
Guncangan: 735m/S²
| Dimensi Luar Gambar |
| No. Model. | L | L1 | Colokan Pasangan | CATATAN |
| J30JM-9ZK | 9,2 | 8,2 | J30JB-9TJ | 1. ZK=Soket /Betina (receptacle)
2. TJ=Pin /Jantan (colokan)
3. M=Hermetik
4. Ukuran shell tata letak kontak:
--9,15,21,25,31,37
5. JH=Permukaan pengikat
|
| J30JM-9ZK-JH | 9,2 | 8,2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-25ZK | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-31ZK | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-37ZK | 26,9 | 25,9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26,9 | 25,9 | J30JB-37TJ |
Aplikasi:
- Avionik, radar
- Sistem pengujian dan pengukuran
- Peralatan di dalam pesawat
- Sistem telekomunikasi
- Sistem navigasi
- Pusat penelitian
- Aplikasi medis
- Kabel ke Kabel
- Papan ke Kabel
- Papan ke Kabel Pemasangan Permukaan (SMT)
Fitur:
-- Disegel Hermetik dengan Kaca Sinter
-- Jarak Kontak: 1,27 mm (0,05")
-- Ukuran kawat: 0,1-0,15 mm²
-- 1, 2 opsi baris
-- 9-37 kontak
-- Hemat ruang dan bobot.
-- Ketahanan yang sangat baik terhadap guncangan dan getaran.
-- Ujungnya dapat disolder langsung ke PCB
Jenis:
- Seri J30J
- Seri J30JM (Hermetik)
- Seri J30 (Plastik)
- Seri J50J
- Seri J55A
- Seri J55AM (Hermetik)
- Seri J56J
CATATAN:
Kami dapat menyediakan lebih dari 1000 jenis konektor Miro-D Seri J30J konektor, jika tidak sesuai dengan permintaan Anda, silakan hubungi kami.
